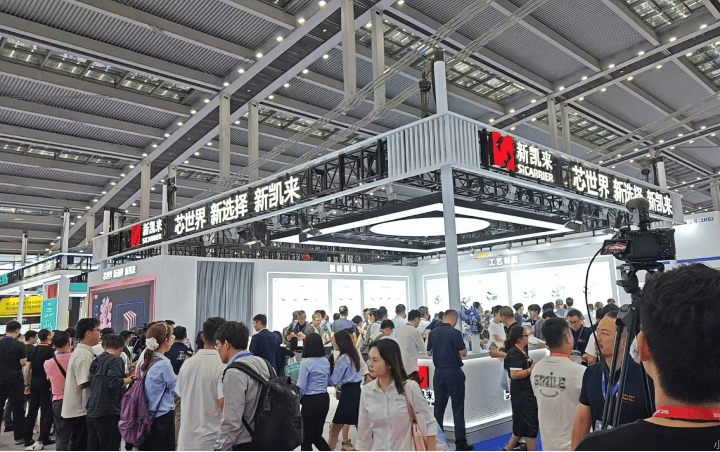

下午2点20分左右，深圳2025湾芯展期间，新凯来子公司万里眼产品发布会现场人满为患，有观众发现会场“不让进了”，随后，主办方启动“只出不进”的方案，不少人挤在后排、两侧、中间走廊处。

就在上周，深圳市发展改革委主任郭子平的发言，为这次亮相吊足了胃口，神秘的新凯来公司正式浮出水面。谈到这次展会时，她表示，“新凯来包含了几个子公司，每一个子公司都将在这次的展会中带来意想不到的惊喜。”

10月15日，湾芯展正式开幕，展会汇聚了全球20余国600余家企业。其中，最受关注的新凯来如约带来“大招”，发布了2款拥有完全自主知识产权的EDA产品，一台90GHz示波器，并展出了16款以中国山脉命名的半导体设备。

90GHz示波器，力破《瓦森纳协议》封锁

10月15日，新凯来子公司万里眼发布了中国首款90GHz超高速实时示波器，新机型带宽突破 90 GHz，采样率高达 每秒2000亿次（200 GSa/s），存储深度达到 40 亿样点，核心性能比国产此前的最高水平提升了近 500%。

示波器作为电子信息、半导体集成电路等技术密集型行业发展中不可或缺的核心工具，也被誉为电子信息产业的“工业母机”。我国“两弹一星”元勋王大珩院士曾指出，仪器仪表产业是国民经济和科学技术发展中亟待解决的“卡脖子”产业。而测量工具的技术水平也直接决定了产业链上游的创新速度和质量。

长期以来，中国的高端示波器市场一直被是德（Keysight）、泰克（Tektronix）、力科（Teledyne LeCroy）等西方厂商垄断。国际领先水平的高端示波器带宽已达到60GHz以上，最高可达110GHz，而国产厂商的技术水平曾集中于中低端市场，最高带宽仅为8GHz 到18GHz，存在着显著的技术差距。

这种技术差距让我们逐步形成了对西方仪器的路径与心理依赖。基于西方示波器，IEEE、OIF等国际协会建立了完整的测试方法和标准，使得国内企业和科研机构在选择测试工具时不得不跟随西方标准，而国内科研机构在发布研究成果时，也习惯性地将西方仪器的测试结果作为“标尺”，对国产仪器的测试结果往往产生质疑。

而万里眼这次的突破完成了国产示波器从18GHz到90GHz的多代产品跨越。从国际上看，目前国际领先示波器最高带宽为110GHz，万里眼的90GHz性能已超越众多西方厂商，位居全球第二。这一成就相当于直接将中国带入了全球顶级测量仪器的竞争行列。

新的示波器直接打破了60GHz的出口管制红线，也让中国科技终于得以挣脱《瓦森纳协议》的镣铐。90GHz的带宽不仅满足了7nm芯片高速接口的测试需求，也是对3nm到5nm 更高制程芯片，以及1.6T超高速光通信模块测试的关键支撑。

全国产自主可控！首发EDA重磅软件

除了示波器外，新凯来旗下子公司启云方还首次向业界发布了两款拥有完全自主知识产权的国产电子工程EDA（原理图和PCB）设计软件。

作为电子产品设计过程中不可缺少的重要一环，启云方自主可控电子工程EDA产品的推出，解决了国内半导体及电子工业软件重要短板，是中国半导体及电子工业软件自主化发展的重要里程碑。

根据公开资料，武汉启云方科技有限公司成立于2023年，注册资本约1000万人民币，主要从事聚焦于工业软件、IT 平台、安全、自动化、设计工具等领域。

启云方在市场上被视为新凯来软实力延伸的重要一环，即从半导体设备与检测装备，延展到电子设计、工业软件生态，为硬件加软件协同提供可能。

此次发布的原理图设计工具与PCB设计工具，更像是工程师在设计电子产品时所使用的画电路和布线板的核心工具。

原理图设计工具可以理解为电子电路的语言与蓝图。工程师在这款软件中，通过虚拟方式绘制出整个电子系统的逻辑关系，比如哪些芯片负责计算，哪些电阻、电容起到稳压、滤波、储能作用，信号怎样流动、电源如何分配、各模块如何协同工作。

原理图的本质就是把电子系统的逻辑功能“画”出来，就像建筑师画出房屋结构图一样，它决定了一块电路板能不能正确执行任务。启云方的原理图设计工具在这一过程中引入了智能辅助布线、自动错误检测和参数匹配等功能，大幅降低人工出错率，并能在设计初期预测电路可能存在的兼容性或稳定性问题。

PCB设计工具则是把蓝图落地成实体的关键环节。PCB（Printed Circuit Board，印制电路板）是电子设备中承载和连接所有元器件的骨架，决定了电路的物理布局、信号路径和散热性能。工程师在PCB设计软件中，会根据原理图布置芯片、电阻、电容等元件的位置，并绘制铜线连接路径，确保信号传输顺畅、干扰最小。

启云方的PCB设计工具可支持多层板设计（用于手机、汽车电子等复杂产品），具备自动走线优化、热分析、电磁兼容检测等先进功能，还可实现多位工程师并行协作设计。

几乎所有电子设备的诞生都离不开EDA软件的辅助。但过去，国内电子产业在这一领域长期依赖如Cadence、Synopsys等国外工具。而启云方的发布，意味着中国工程师终于可以用自主软件进行核心电路设计，不再受制于外部供应。

同时，在技术上启云方的EDA设计软件性能也比国际主流产品提升了约30%，并可帮助企业将硬件开发周期缩短约40%。

国产EDA软件的成熟，也能帮助更多中小型电子企业摆脱对海外工具的依赖，从而推动整个制造业创新速度的提升。

新凯来是谁？

新凯来可以说是中国近年来最受关注的半导体设备企业之一。

据天眼查App，新凯来关联公司深圳市新凯来技术有限公司新凯来成立于2021年，法定代表人为余海，注册资本高达15亿元人民币。

股东背景方面，新凯来的控股股东为深圳市深芯恒科技投资有限公司，而深芯恒由深圳市重大产业投资集团全资控股，公司实际控制人为深圳市人民政府国有资产监督管理委员会。

控制企业信息显示，该公司控制企业18家，包括深圳市星光立索科技有限公司、上海星光立索科技有限公司、武汉启云方科技有限公司、珠海基石科技有限公司等。

除此之外，在中国移动近日发布的投资生态白皮书中，搜狐科技发现，中国移动也投资了新凯来，持股比例不详。

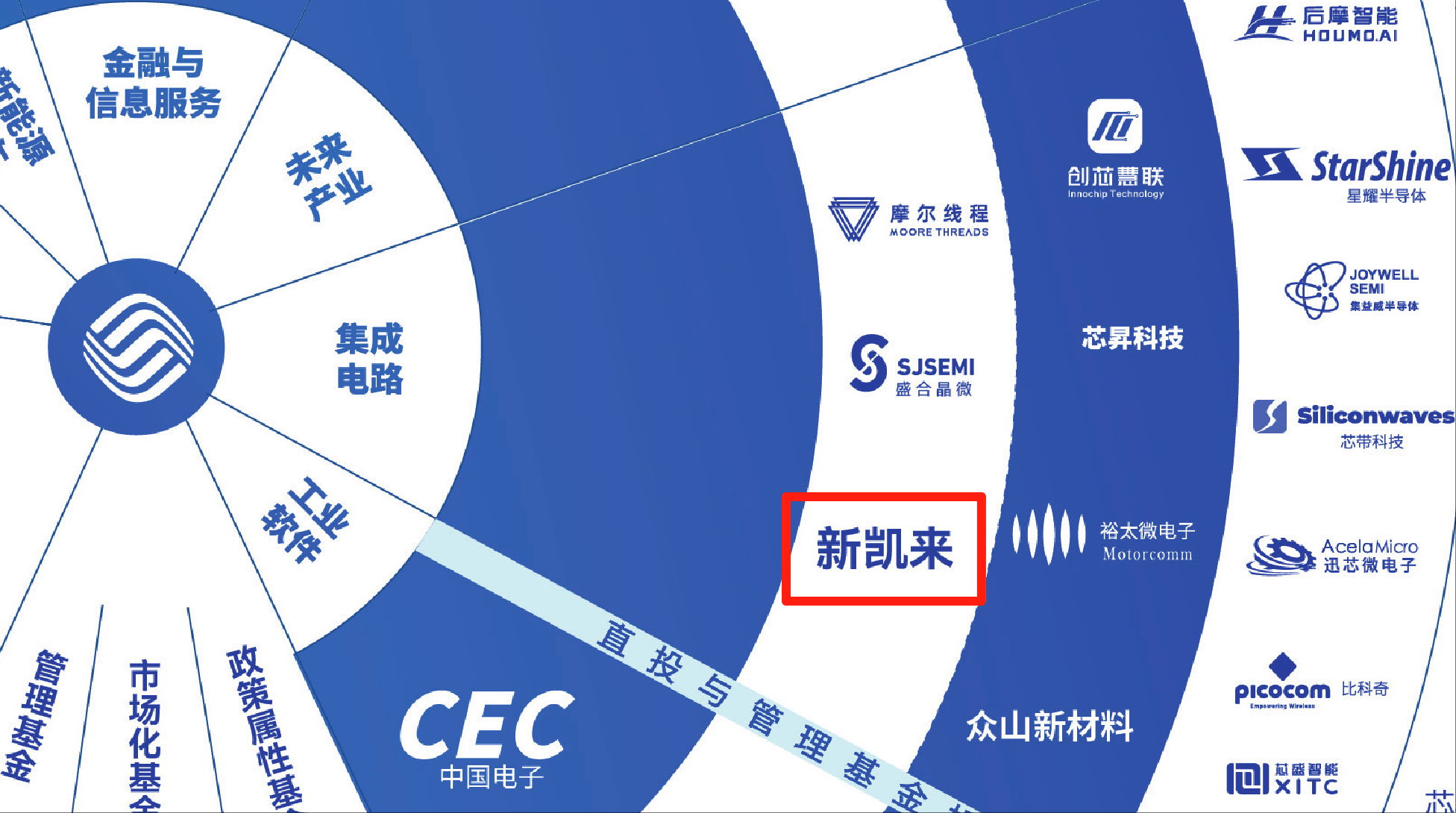

中国移动投资生态白皮书（2025年版）

新凯来长期专注于半导体器件专用设备制造，从材料、设备到软件覆盖半导体工艺的全链条布局。

在湾芯展现场，新凯来“山”系列产品的展出备受关注，包括光学检测BFI产品岳麓山、DFI产品丹霞山、PC产品蓬莱山、MBI产品莫干山、光学量测DBO和IBO产品天门山、物理与X射线量测设备XPS赤壁山-XP、赤壁山-XD 等。

刻蚀产品也备受关注，新凯来此次也展示了ETCH武夷山、扩散产品EPI峨眉山和RTP三清山以及薄膜产品PVD普陀山及ALD阿里山、CVD 长白山。

目前，新凯来的设备覆盖从薄膜、刻蚀、扩散、量测等多个半导体制造及检测环节，通过“山系命名法”形成了清晰的技术地图。

自2021年成立以来，新凯来在深圳市国资委的直接控股下高速扩张，2023年的一则官方招聘信息显示，新凯来员工突破5000人。已成长为具备系统设备开发与整机制造能力的“国家队级”企业。

目前，新凯来已与国内多家顶尖半导体企业建立合作，包括中芯国际、华虹集团、长江存储、鹏芯微等头部晶圆厂及先进封装企业。部分设备已在客户工厂进入验证阶段，其子公司万里眼生产的高端示波器也已在华为、中科院、上海交大等机构中获得使用与认证。

从新凯来的崛起中，一条在被制裁中重塑的路径正清晰显现。全链路半导体产品的发布，不仅是一款款产品的成功，也是一场技术自立运动的象征，中国的半导体行业正成为定义世界标准的新力量。
