一、项目背景与痛点

场景描述

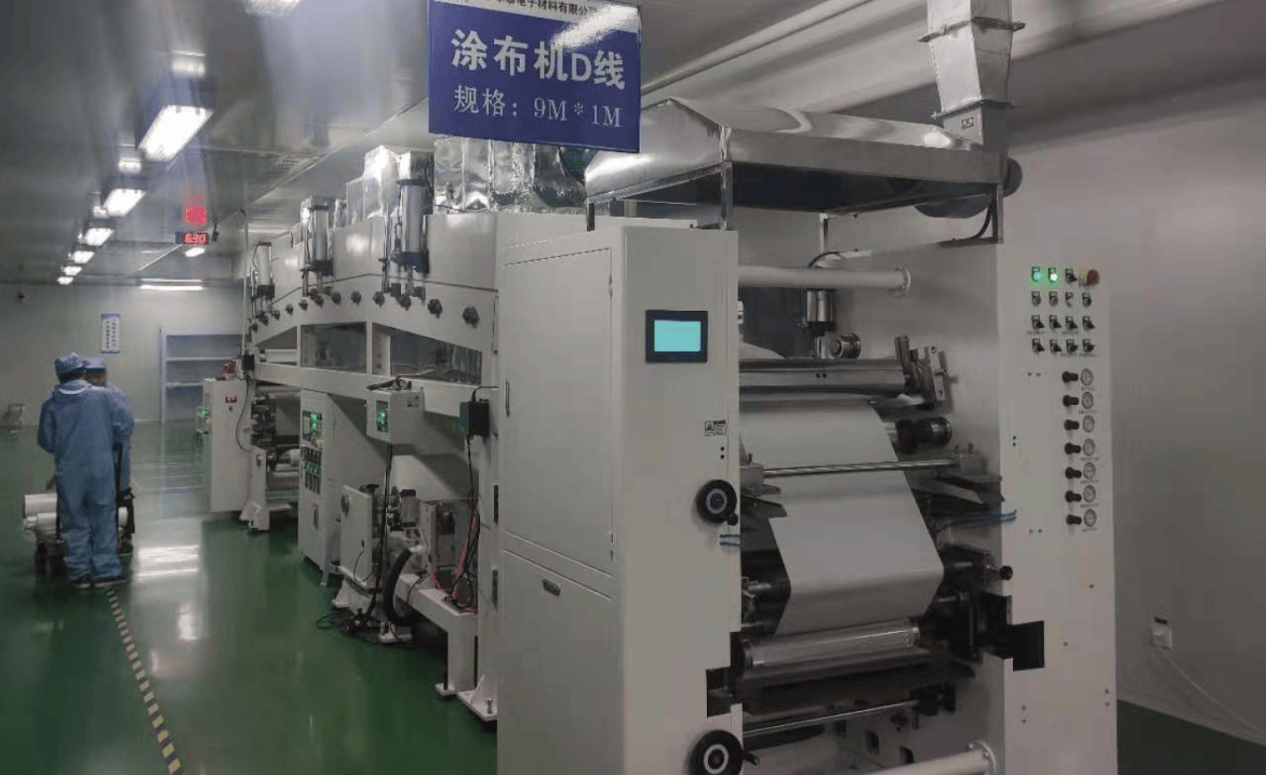

某动力电池工厂涂布车间，三菱A1NCPU系列PLC控制涂布机张力系统，通过MC总线连接威纶通MT8071IE触摸屏实现本地操作。需将涂布厚度、速度、温度等关键数据实时上传至中央控制室的西门子S7-1500PLC（1518F-4 PN），用于MES质量追溯与工艺优化。

核心痛点

接口封闭：三菱PLC无以太网口，仅有的MC接口已被触摸屏占用

数据孤岛：涂布工艺参数无法实时上传，质量异常需2小时后人工调取

改造限制：MC总线改造必须保证触摸屏0中断（涂布机停机损失＞￥80万/小时）

协议壁垒：三菱MC协议与西门子Profinet无法直接互通

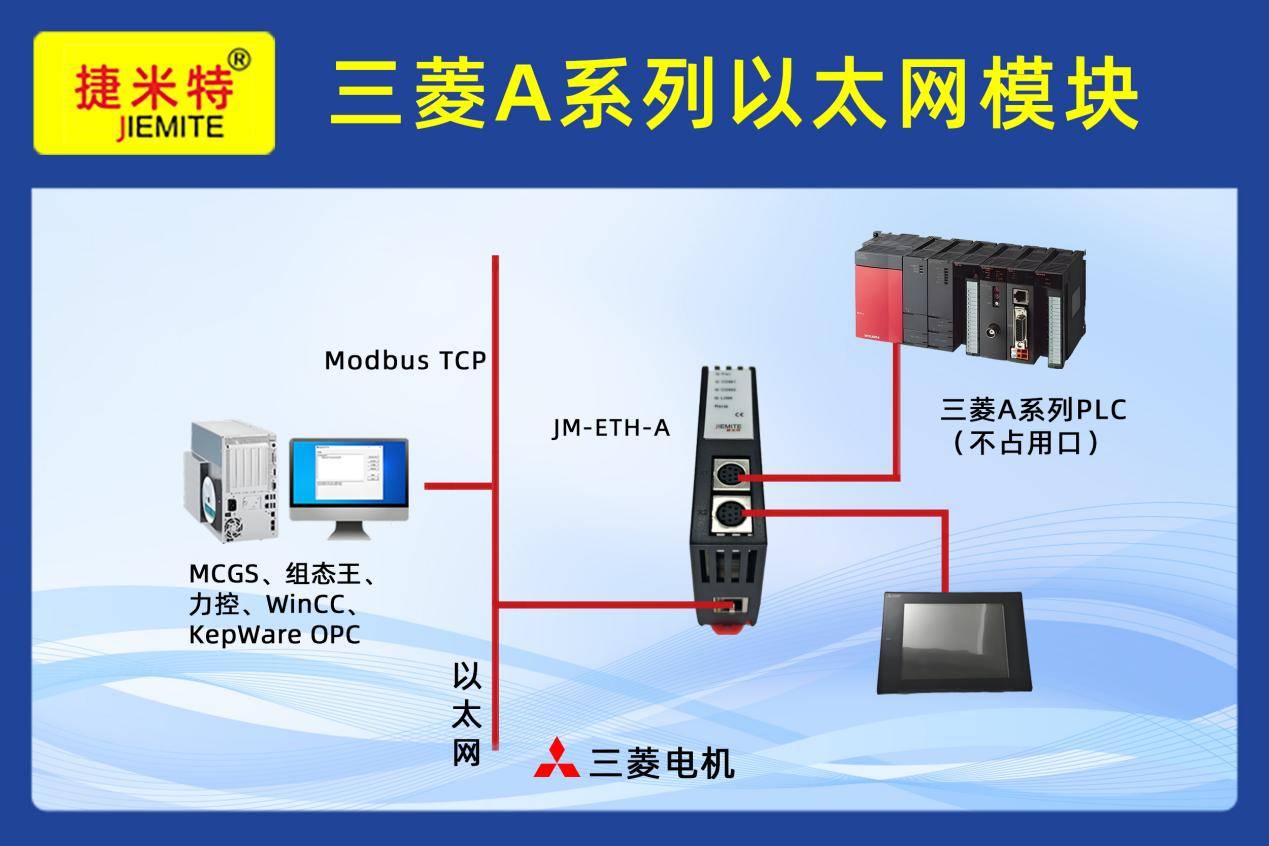

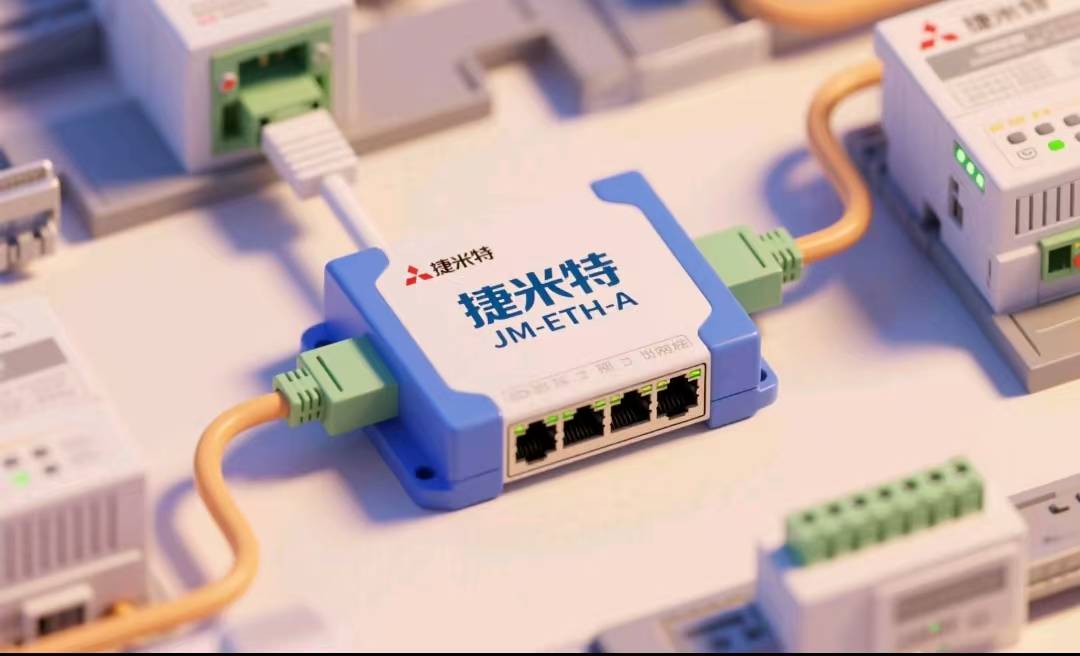

二、解决方案核心：捷米特JM-ETH-A1NCPU模块

功能特性

技术价值

串口转以太网

MC口（RS485）→ RJ45以太网，波特率自适应（9.6Kbps-12Mbps）

双通道隔离

MC-IN/OUT接口物理隔离，HMI与以太网通讯互不干扰

协议透传

原生支持三菱MC协议封装TCP/IP，西门子PLC直接解析原始数据

以太网桥接器

支持TCP Server/Client模式，IP可配置（192.168.1.50）

工业级防护

-40℃~85℃宽温运行，EMC四级防护，适应涂布车间高温高湿环境

系统拓扑图与实施流程

三、实施方法

硬件部署

断开PLC原有MC线 → 接入JM-ETH-A1NCPU的MC-IN

原触摸屏线改接模块MC-OUT（确保HMI通讯路径不变）

网线连接模块ETH口至车间环网交换

模块配置

工作模式 = TCP Server

本地波特率 = 187.5Kbps（与PLC/HMI一致）

TCP端口 = 5000 数据帧超时 = 100ms

四、行业推广价值

锂电行业核心场景

涂布机/卷绕机/注液机等关键设备联网

满足欧盟新电池法全程溯源要求

技术延展性

同方案适用于光伏串焊机（三菱PLC+EL检测数据上传）

医药行业冻干机（温度压力数据GMP合规记录）

经济效益

单台涂布机年减少箔材浪费￥220万

项目回收周期＜3个月

五、总结

捷米特JM-ETH-A1NCPU作为工业级以太网转换器，通过独创的双通道MC隔离技术，实现：

串口转以太网无缝集成——破解老旧设备联网困局

以太网桥接器零干扰——保障HMI实时控制优先级

协议透传降本增效——避免PLC程序重写风险

在锂电、光伏等高速发展行业，该方案以＜5万元的单线改造成本，推动传统设备跨入工业4.0数据价值链，为智能制造提供“最后一公里”的连接基石。随着TWh时代产能扩张，此类轻量化改造方案将成为设备互联的主流选择。

《具体内容配置过程及其他相关咨询请与武工留言交流》
