乙苯脱氢实验装置Ethylbenzene dehydrogenation experimental apparatus

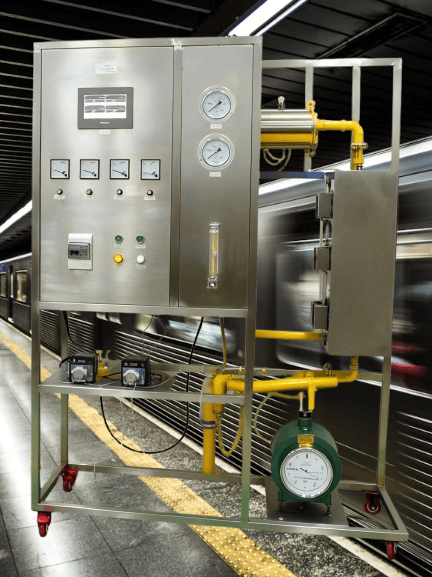

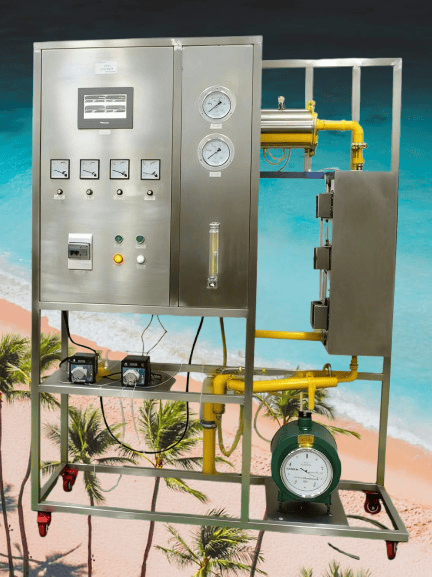

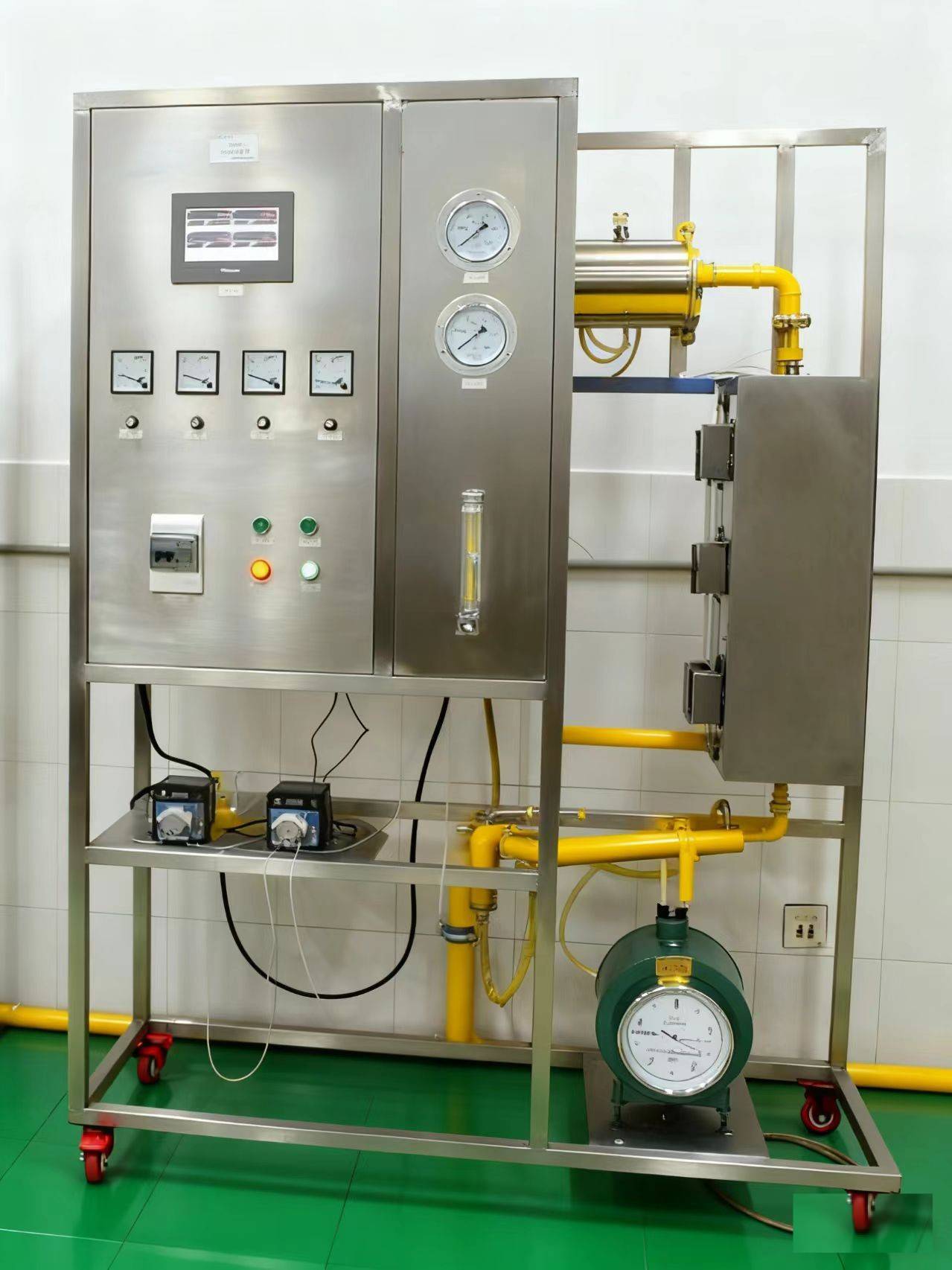

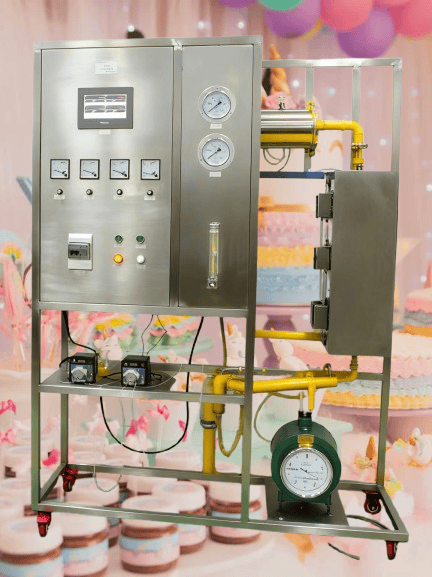

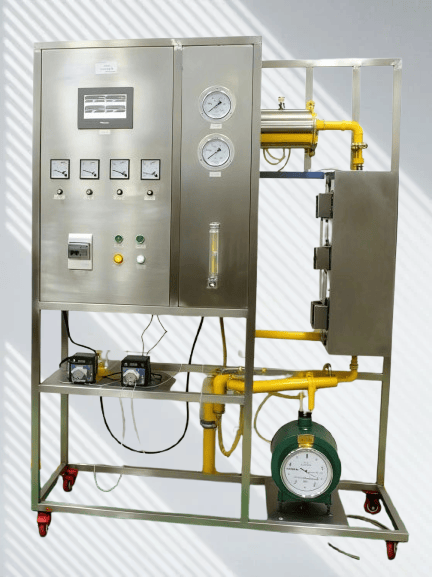

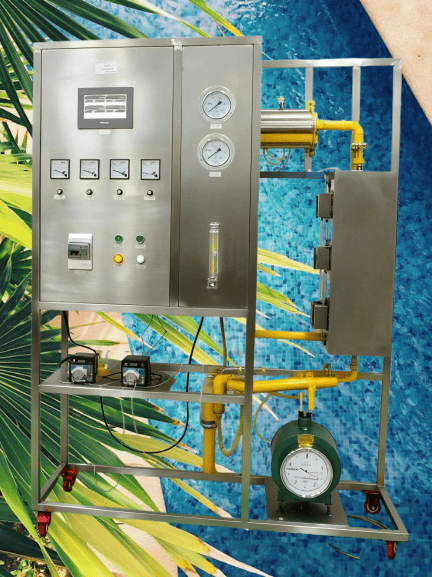

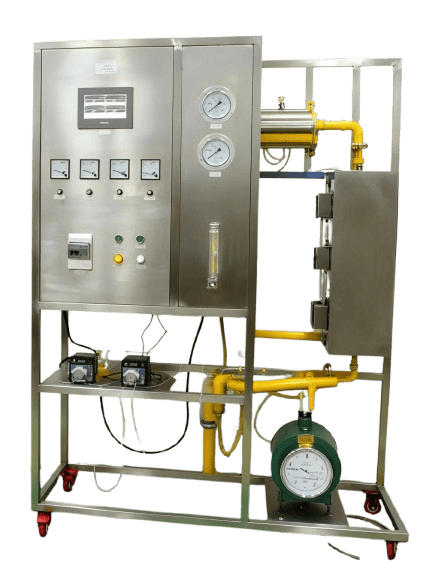

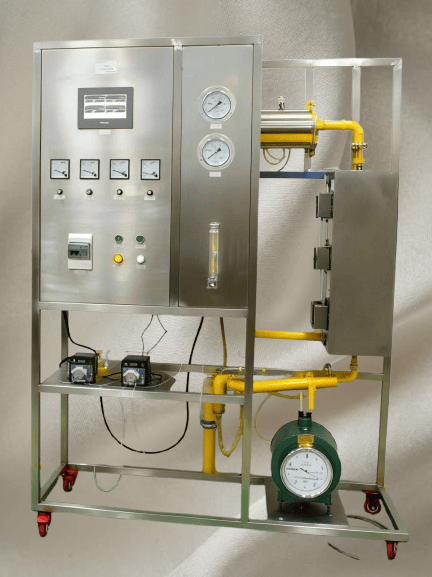

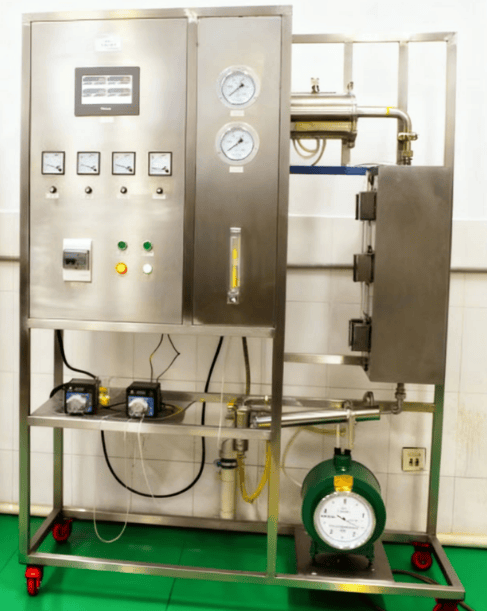

JGKY-D562型乙苯脱氢实验装置

乙苯脱氢实验装置功能：

1、了解以乙苯原料，氧化铁催化剂，在固定床单管反应器中制备苯乙烯的过程。

2、学会稳定工艺操作条件的方法。

3、掌握本实验的工艺流程及工艺操作。

4、掌握乙苯脱氢制苯乙烯的转化率、选择性、收率与反应温度的关系；找出最适宜的反应温度区域。

JGKY-D562型乙苯脱氢实验装置

乙苯脱氢实验装置主要配置及技术参数：

1、汽化温度≥300℃，脱氢反应温度 540~640℃，水∶乙苯=1.5∶1（体积比）30ml 氧化铁催化剂。

2、无机膜催化反应器：操作温度为 400-650℃。膜管外径≥12mm，长≥30cm。

3、小型管式固定床反应器：φ20×600mm，304不锈钢材质；催化剂装填量：5-30mL；最高使用压力，≥0.2MPa.

4、反应器加热炉：ф280×600mm，开启式，加热功率(三段加热)各 1KW，加热形式：碳化硅炉管+金属内衬，最高使用温度，≥800℃；

5、SSI 柱塞泵:流量 0.2-10ml/min；冲程频率:≥120n/min，带数显流量及压力显示，数量 2 台

6、预热器：不锈钢，内径≥φ10mm，长度≥250mm；使用温度：室温≤400℃，使用压力：常压。

7、加料罐：体积≥500ml，材质：不锈钢，数量 1 个；液体混合器：≥50ml，材质：304 不锈钢，数量 1 个。

8、冷却器：ф57×300mm（内盘管）；使用压力：常压，数量 2 个。

9、气液分离器：ф57×150mm 不锈钢 304 制作；使用压力：常压。

10、液体转子流量计：流量计 40-400ml/min，数量 2 台。

11、brooks 气体质量流量计，50-200ml/min，数量两台；

12、电子皂膜流量计：测量范围 100-1000ml，数量 1 个；

13、控温仪表：宇电人工智能型仪表，精度 FS≤0.2%，数量 3 台。

14、各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。

15、正泰品牌电气设备，漏电保护和空气开关；

16、提供实验报告测试样本（作调试验收标准）。

17、不锈钢（铝合金）框架结构（带脚轮及禁锢脚），不锈钢管路、管件及阀门不锈钢仪表柜。测控、电器设备在实验架上。

18、设备管道表面光滑、焊缝符合化工设备验收规范；设备管道仪表管线布置符合工程规范。

19、可选配数字传感器和触摸屏，采集记录实验数据，自动计算和绘制实验曲线。

数据采集型乙苯脱氢实验装置（JGKY-D-562/Ⅱ）：配计算机、微机接口和数据处理软件、温度传感器、温度巡检仪。能在线监测温度实验数据。

JGKY-D562型乙苯脱氢实验装置
