前言

充电头网拿到了ARRIS艾锐势一款以太网适配器NBP05A100VE，这款产品不仅带有一个USB-A接口，还有一个RJ45网口，与一般的充电器相比，除了能支持5V1A 5W供电外，还能给设备提供连网功能。下面充电头网就对这款以太网适配器进行拆解，看看内部是怎么设计的。

ARRIS 5W以太网适配器外观

ARRIS以太网适配器采用PC阻燃材质黑色塑料壳，表面磨砂处理抗指纹，两端边缘倒角设计。

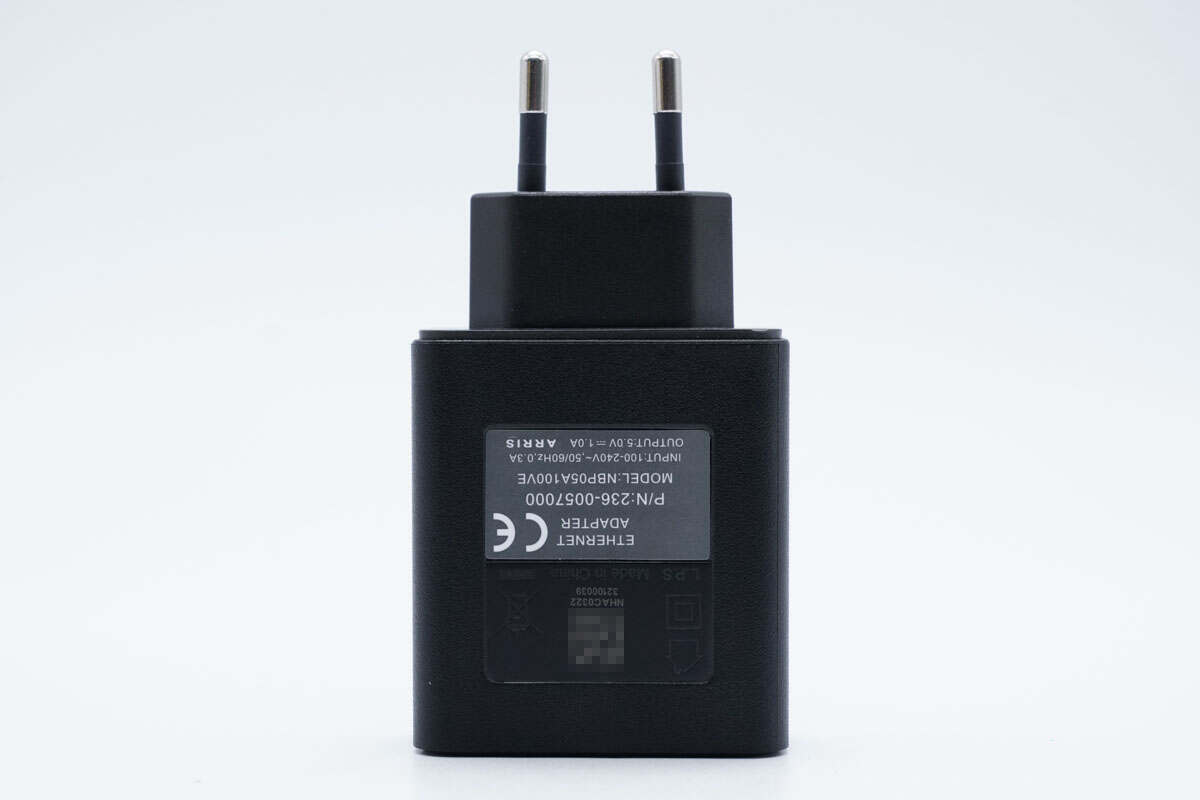

机身背面贴有产品铭牌。

产品参数特写

型号：NBP05A100VE

输入：100-240V~50/60Hz 0.3A

输出：5V1A

产品通过了CE认证。

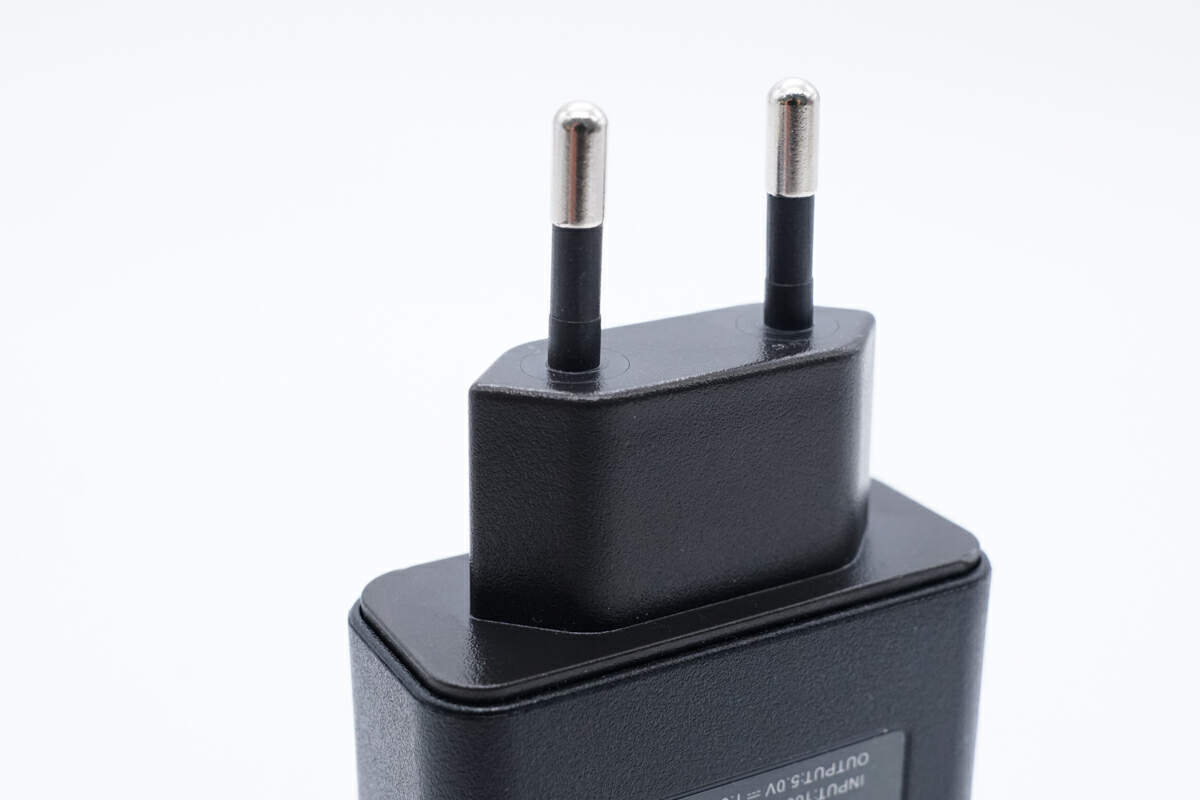

适配器输入端采用欧规插脚。

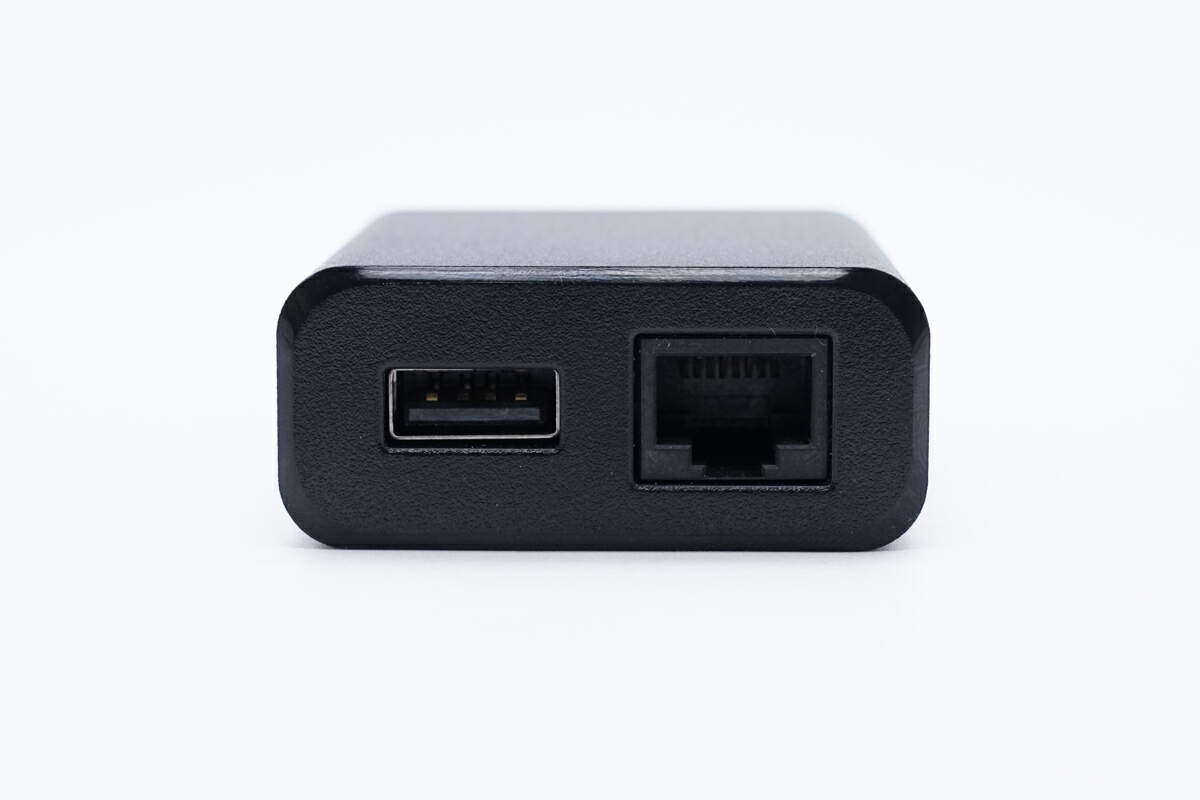

输出端配置一个USB-A接口以及RJ45网口。

实测产品主体机身长度为56.35mm。

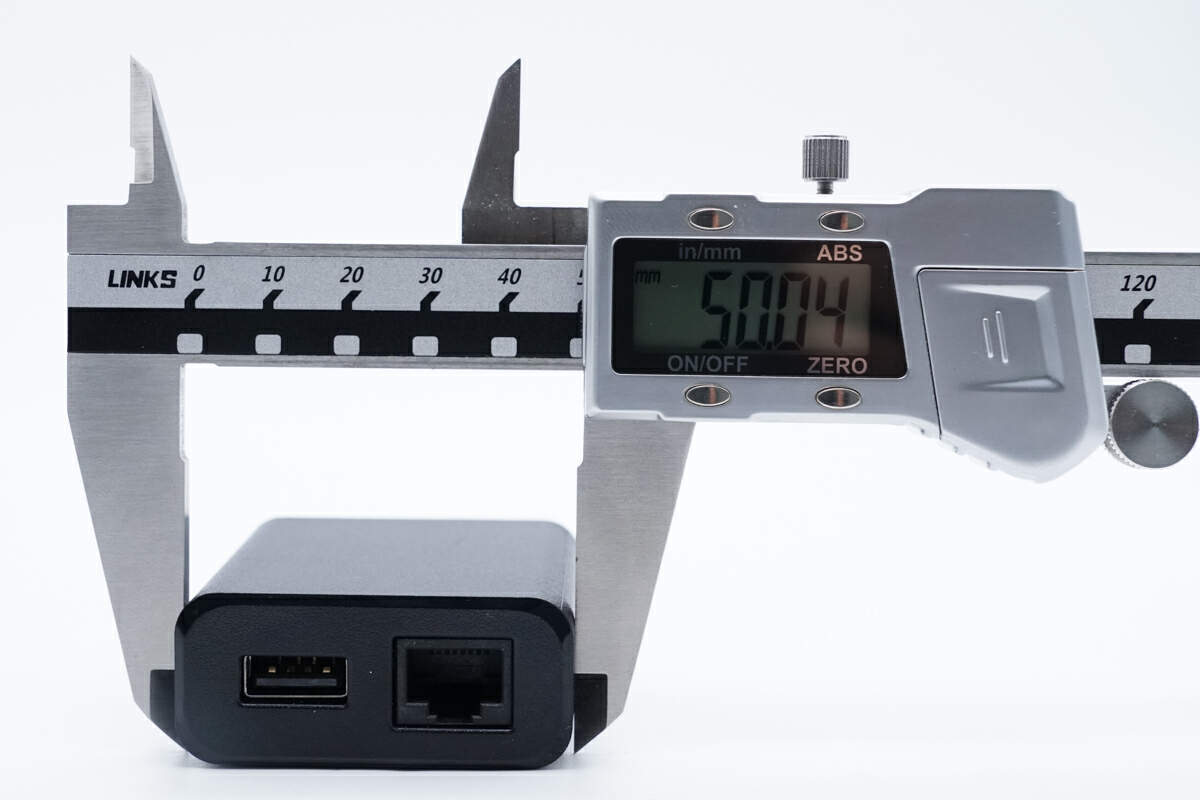

宽度为50.04mm。

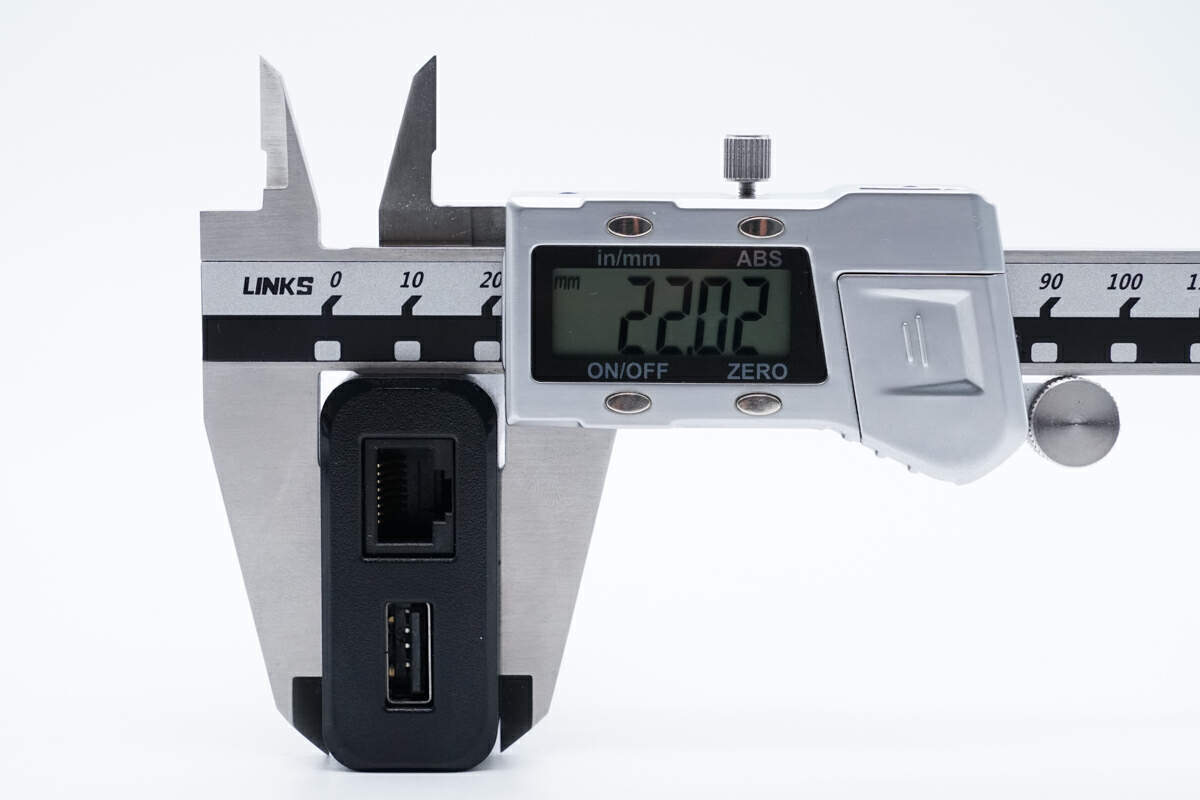

厚度为22.02mm。

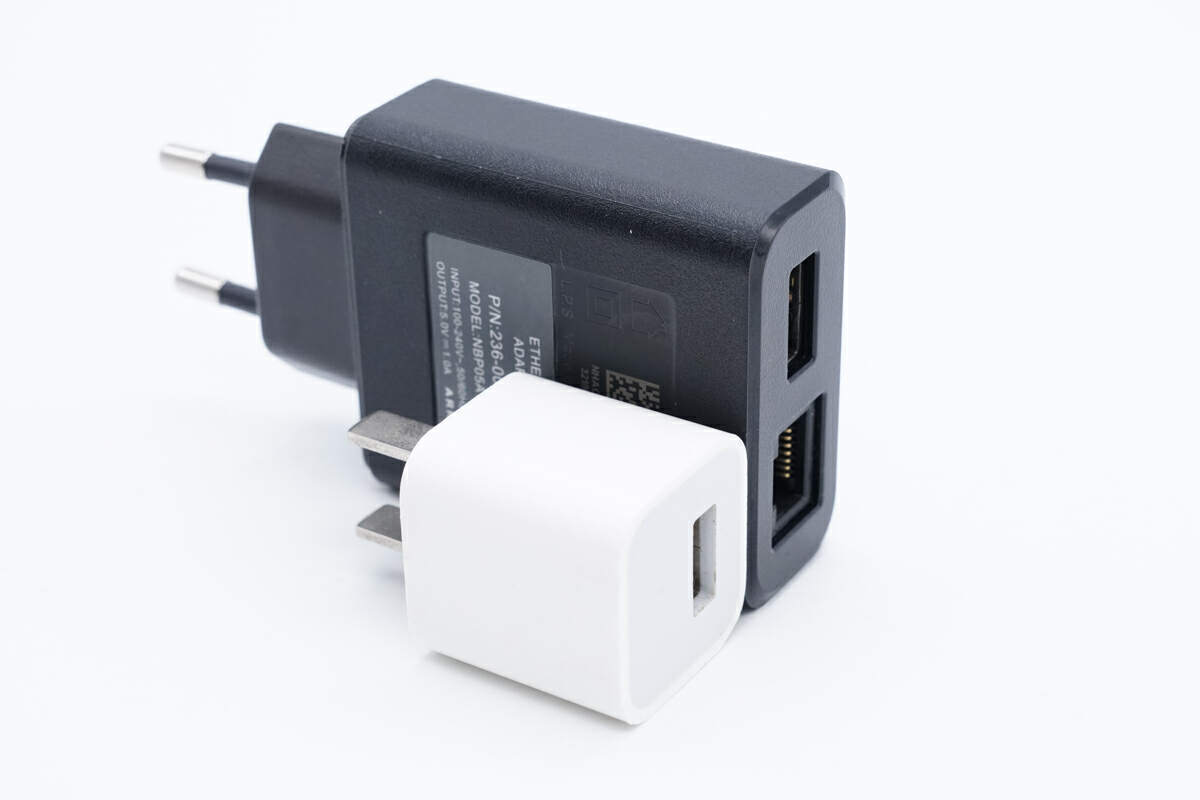

和苹果5W充电器放在一起对比，这款的体积要大一些。

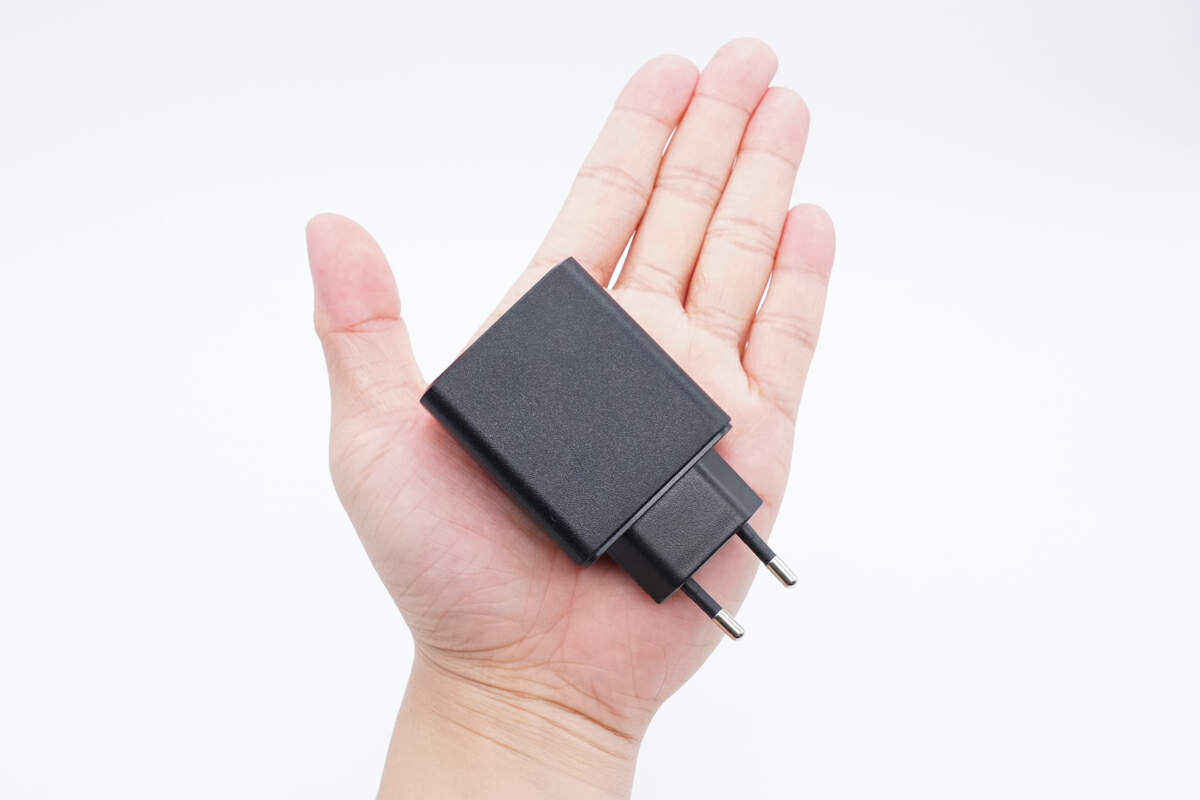

产品拿在手上的大小直观感受。

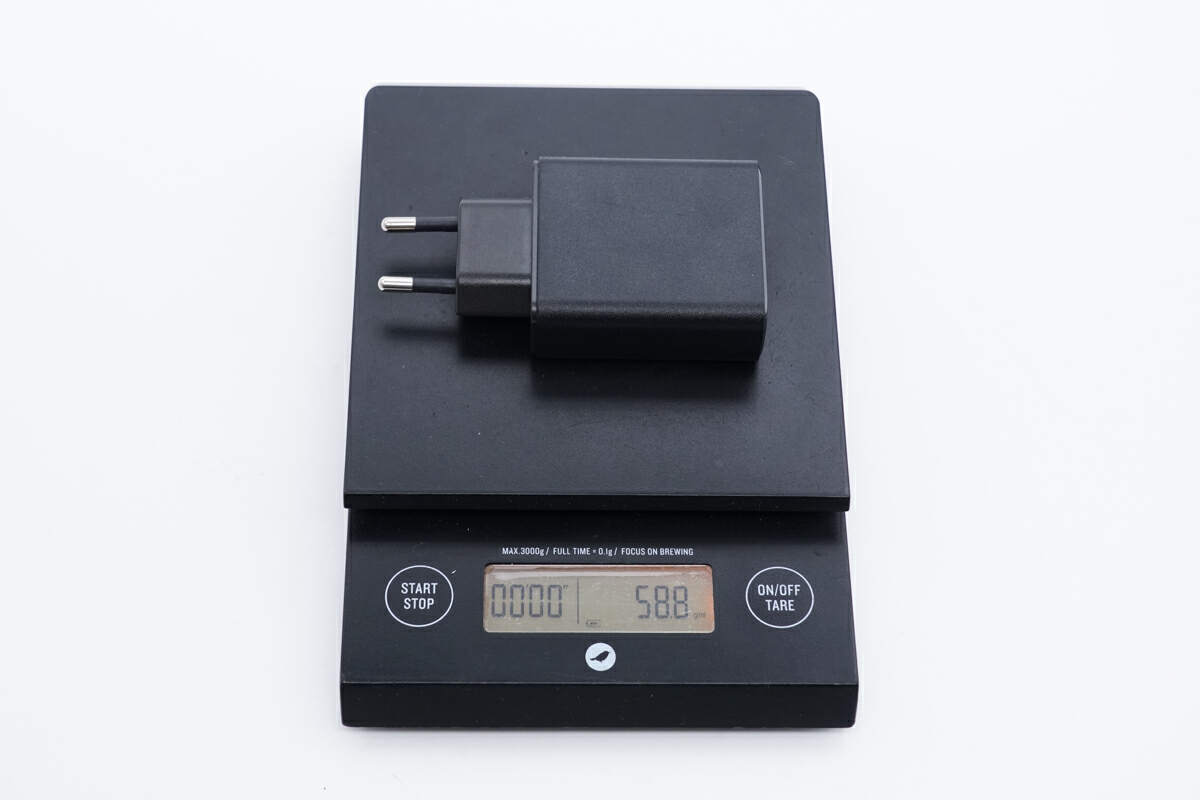

另外测得适配器重量约为59g。

ARRIS 5W以太网适配器拆解

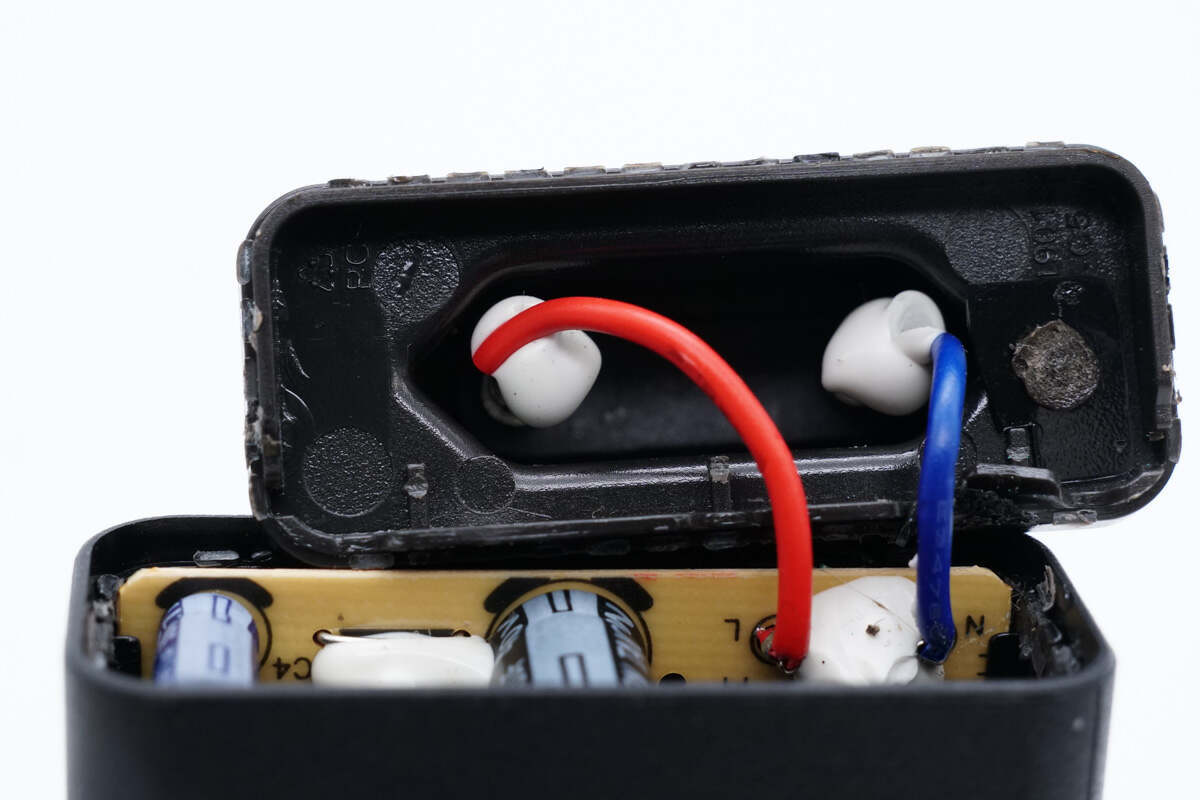

将输入端外壳拆开，导线两端均打胶保护。

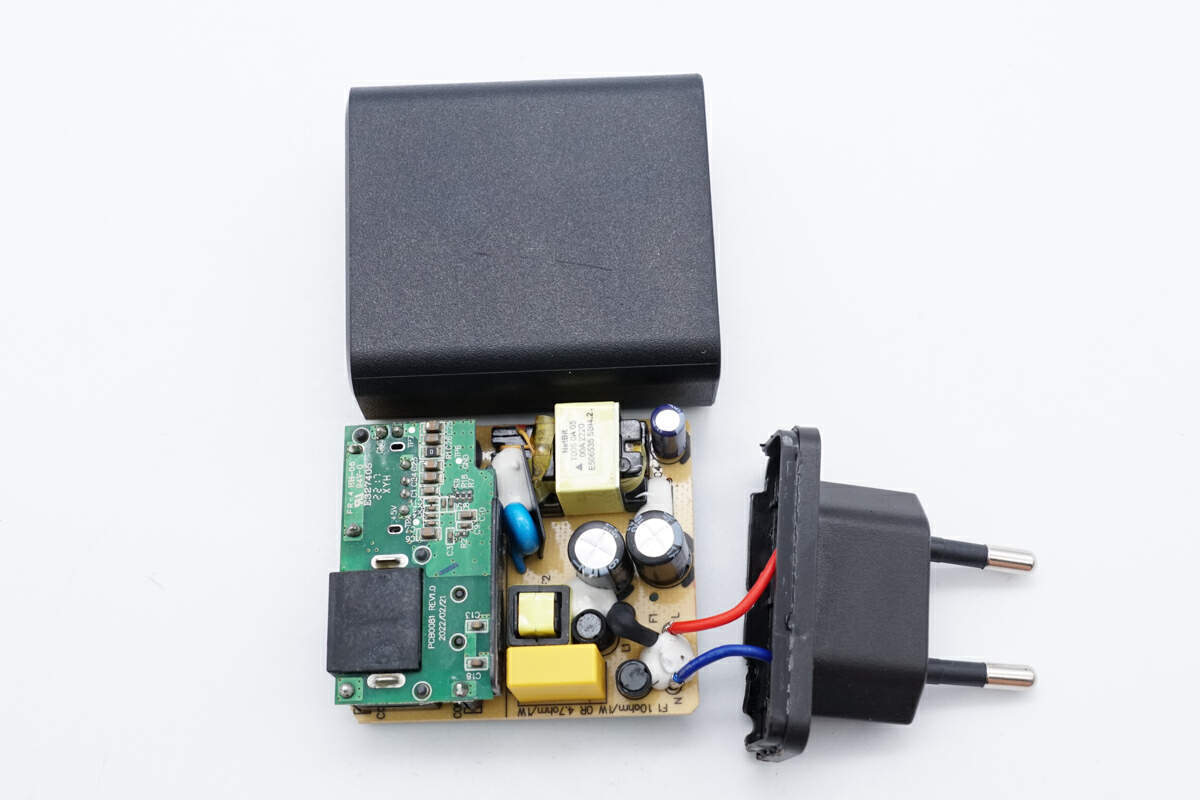

取出PCBA模块，PCB板采用单面印刷。

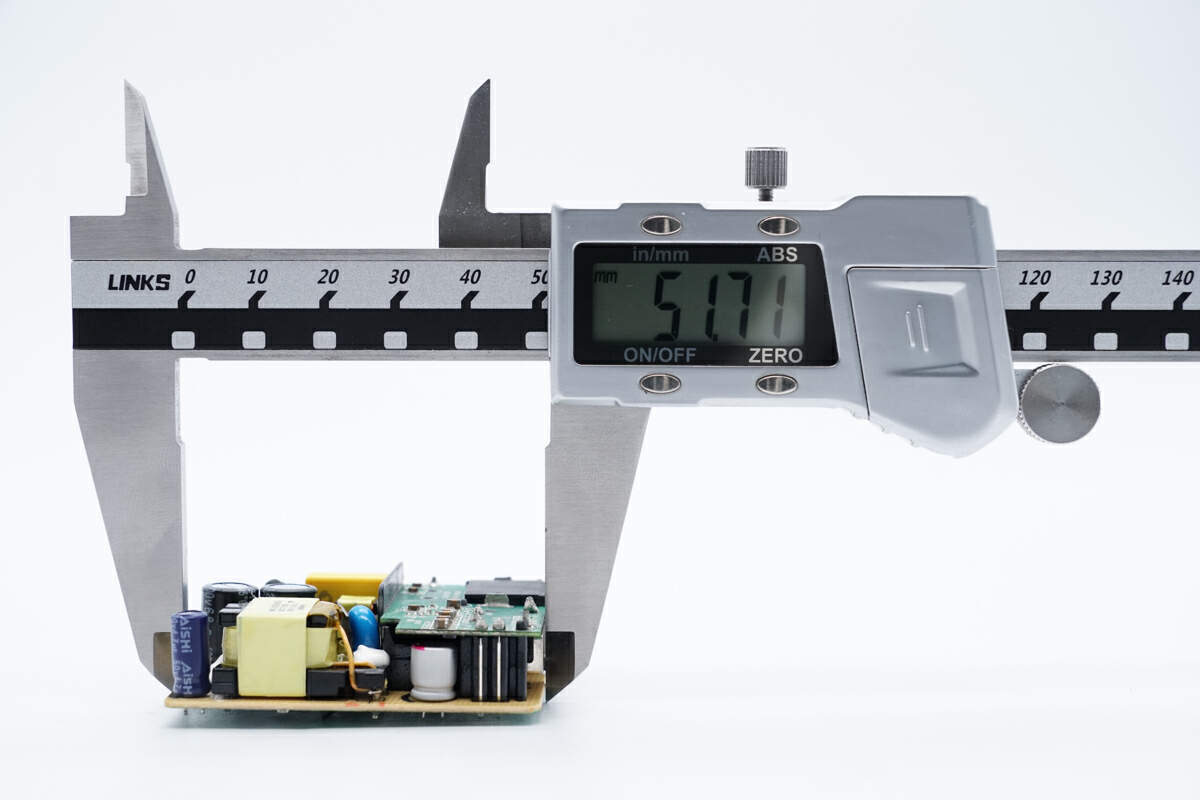

实测PCBA模块长度为51.71mm。

宽度为45.82mm。

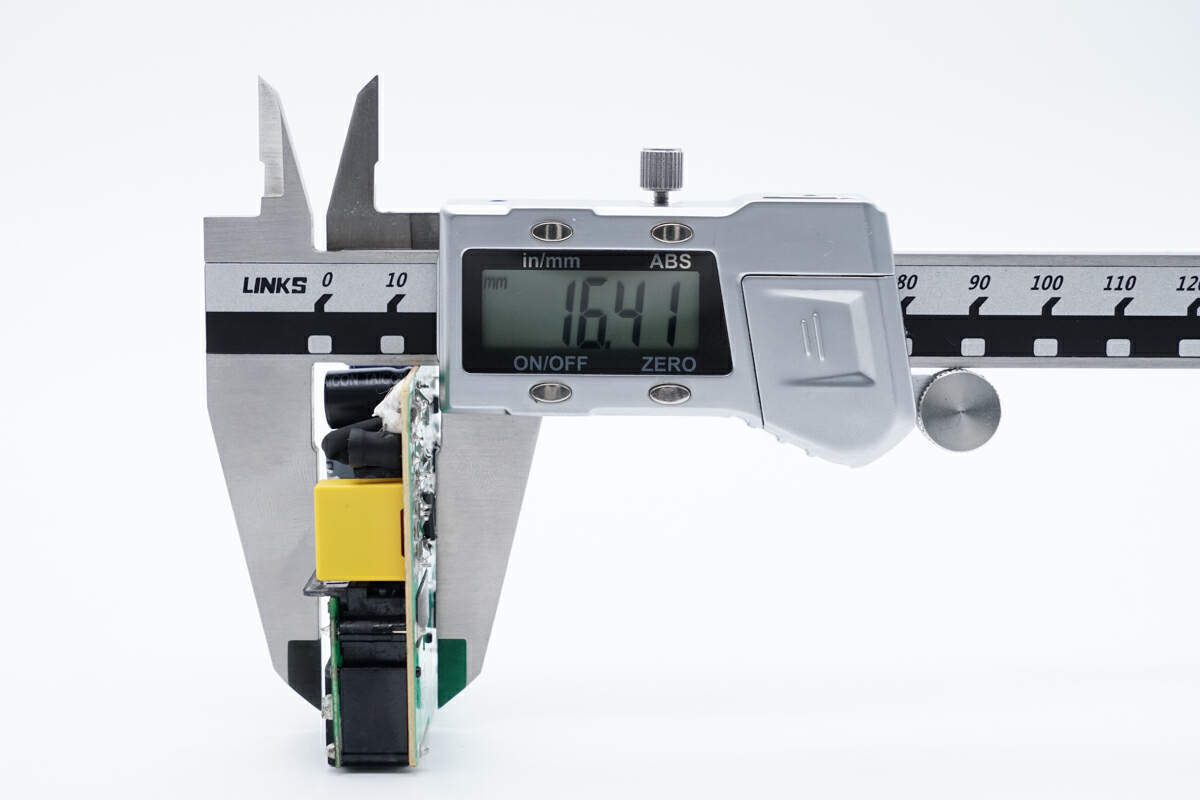

厚度为16.41mm。

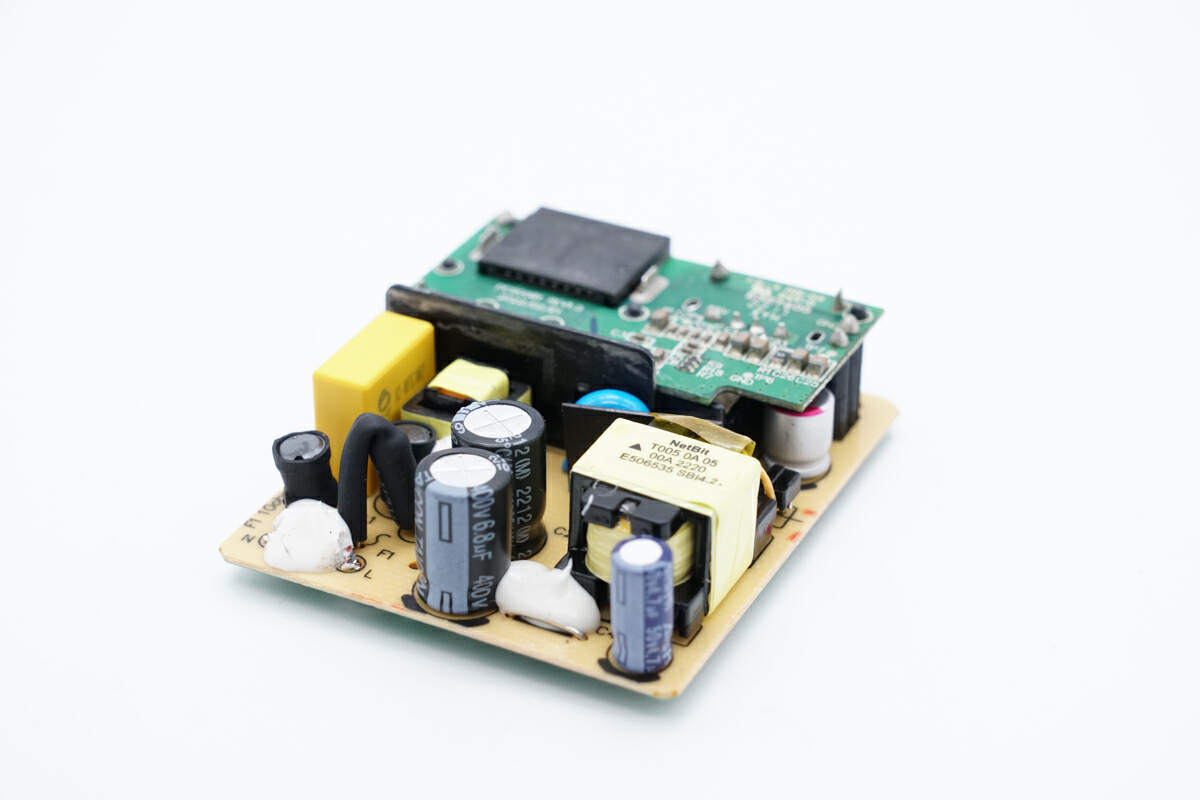

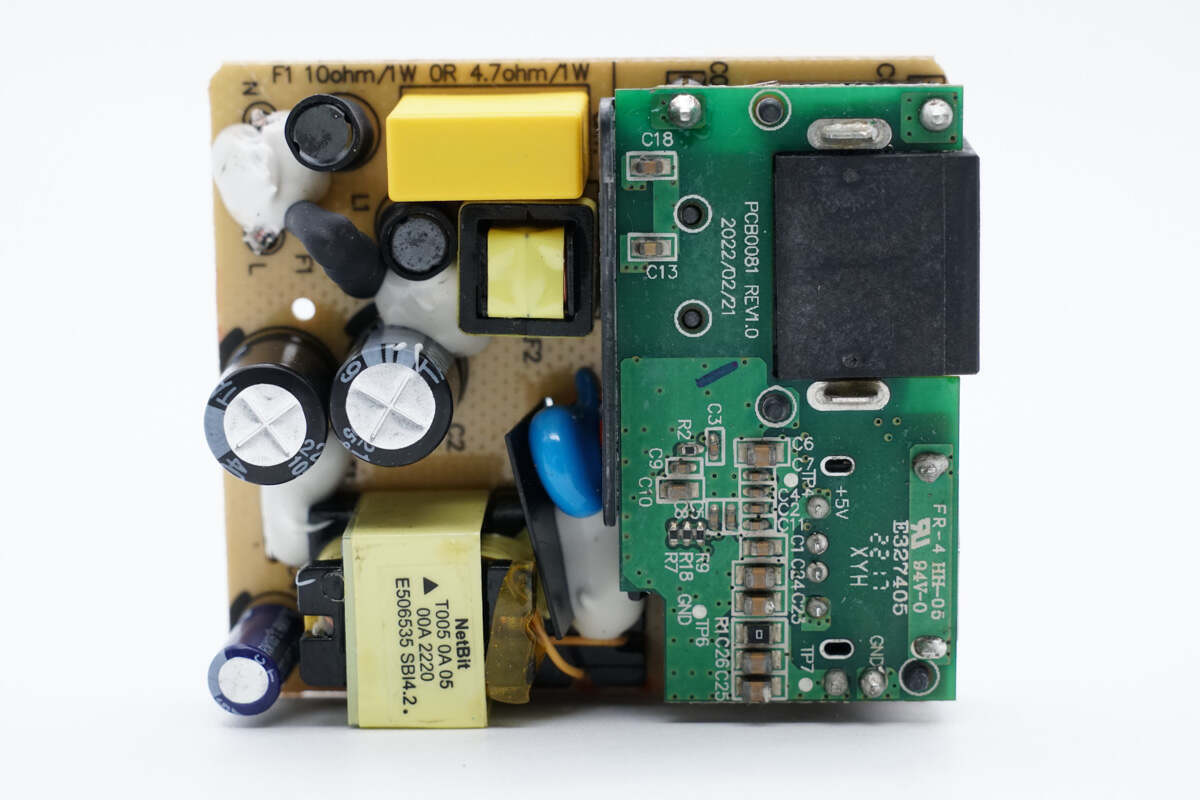

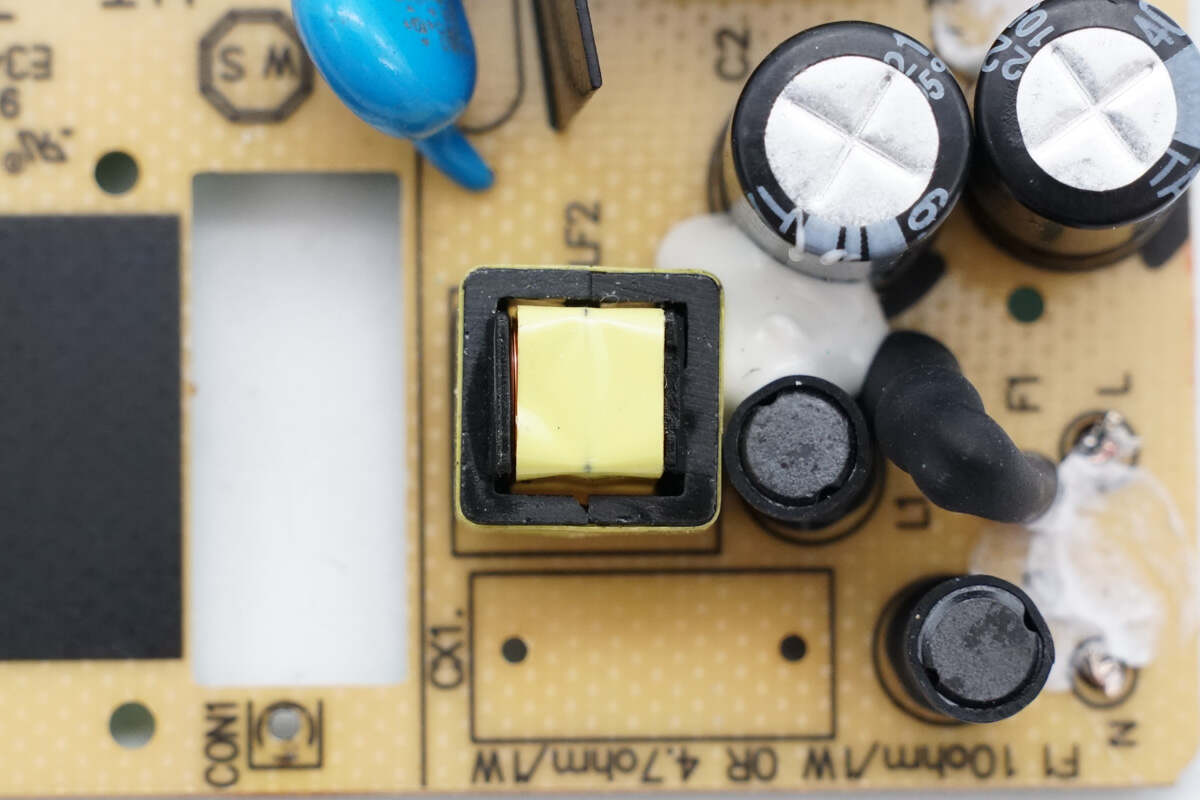

PCBA模块由两块小板组成，之间通过排针连接支撑，顶部小板对应网口模块处镂空降低厚度。主板正面工字电感、电容、变压器等器件打胶加固，此外设有麦拉片进行初次级隔离。

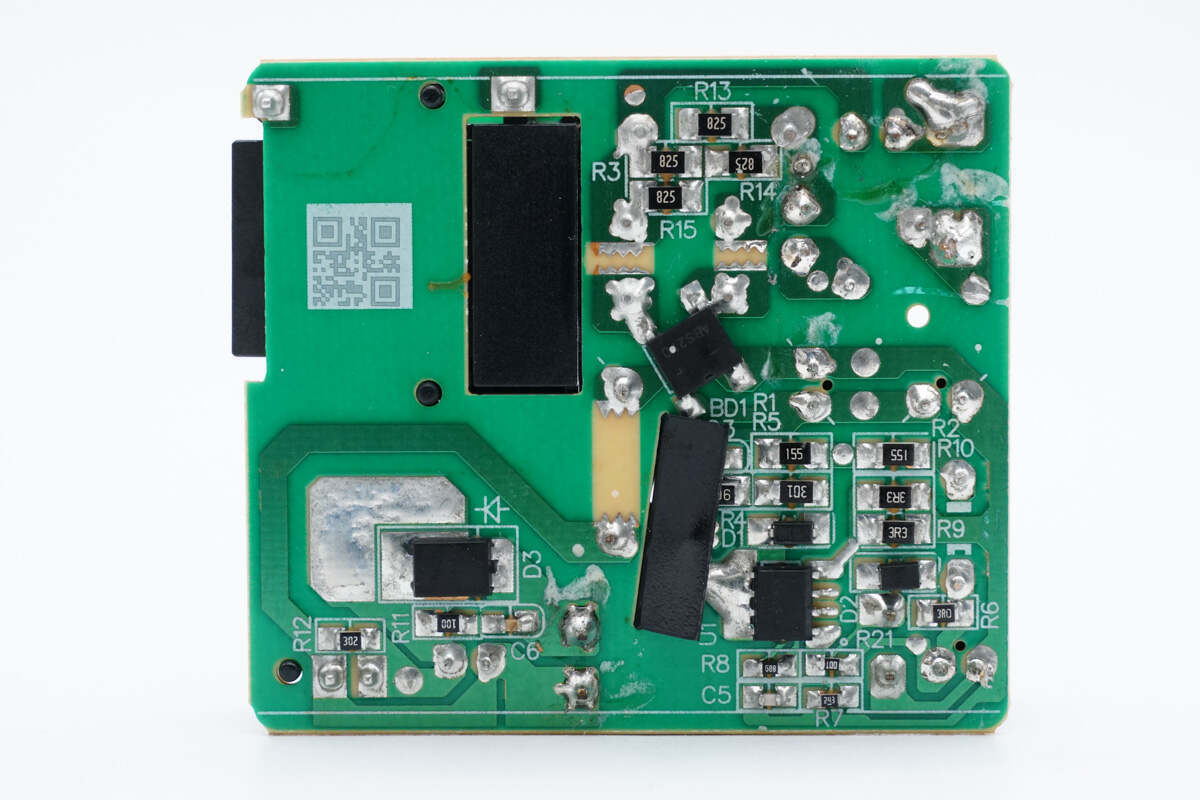

主板背面设有整流桥、开关电源主控芯片以及肖特基整流管。

输入端一览，设有保险丝、安规X电容、工字电感、高压滤波电解电容、主控芯片供电电容、变压器等器件，初次级间设有隔离板。

保险丝外套热缩管绝缘保护。

安规X2电容容量0.1μF。

共模电感特写，用于滤除EMI干扰。

ABS210整流桥特写，将交流电转变为直流电。

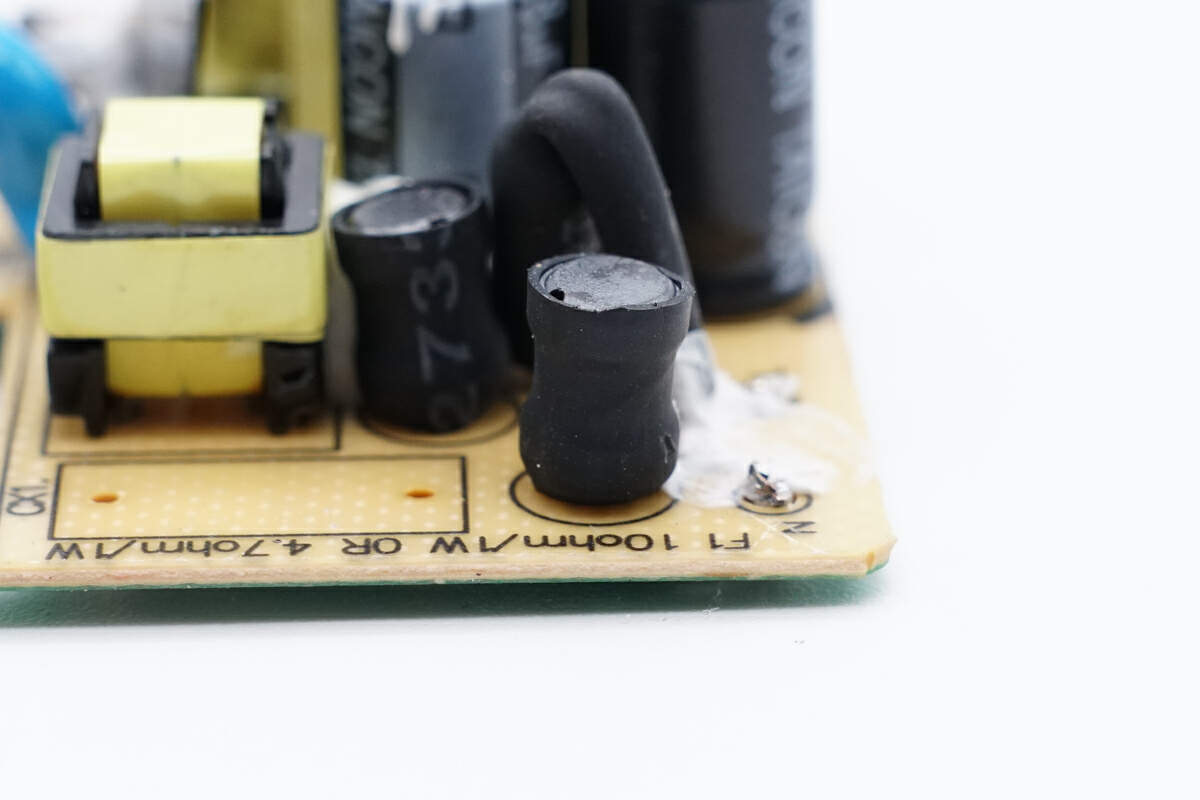

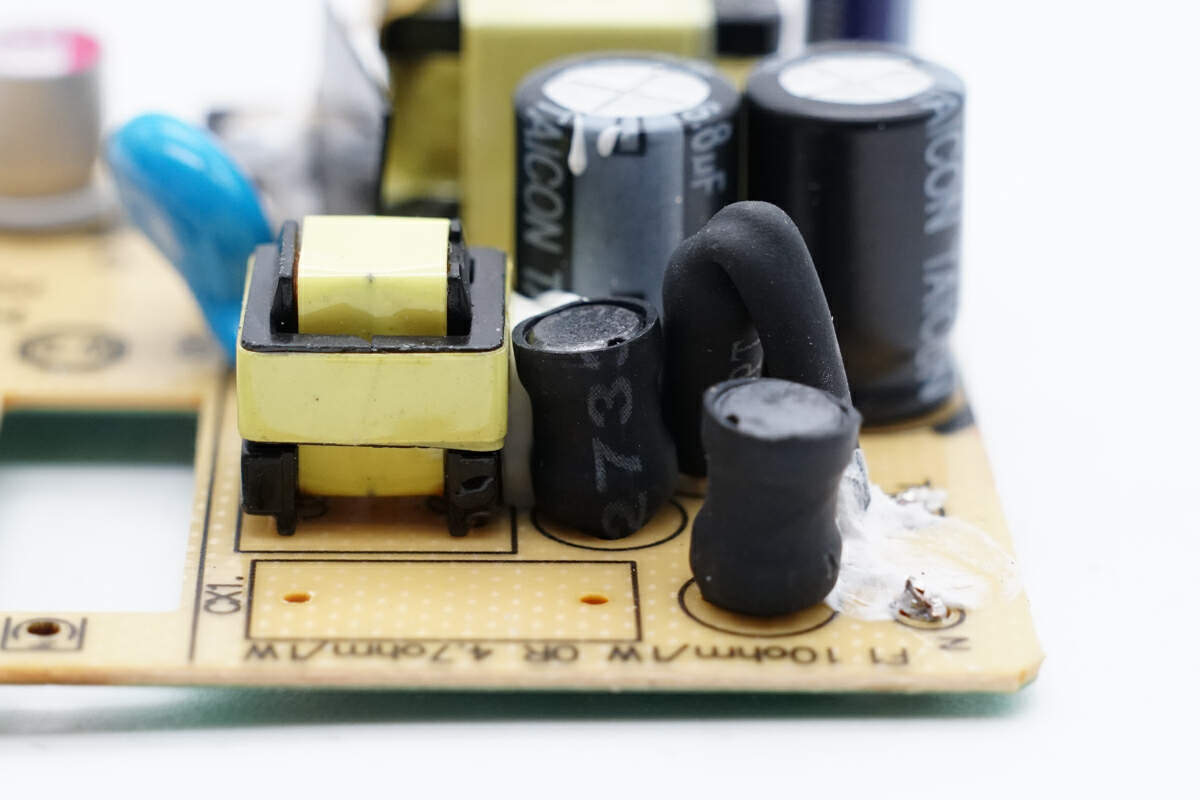

工字滤波电感同样外套绝缘管。

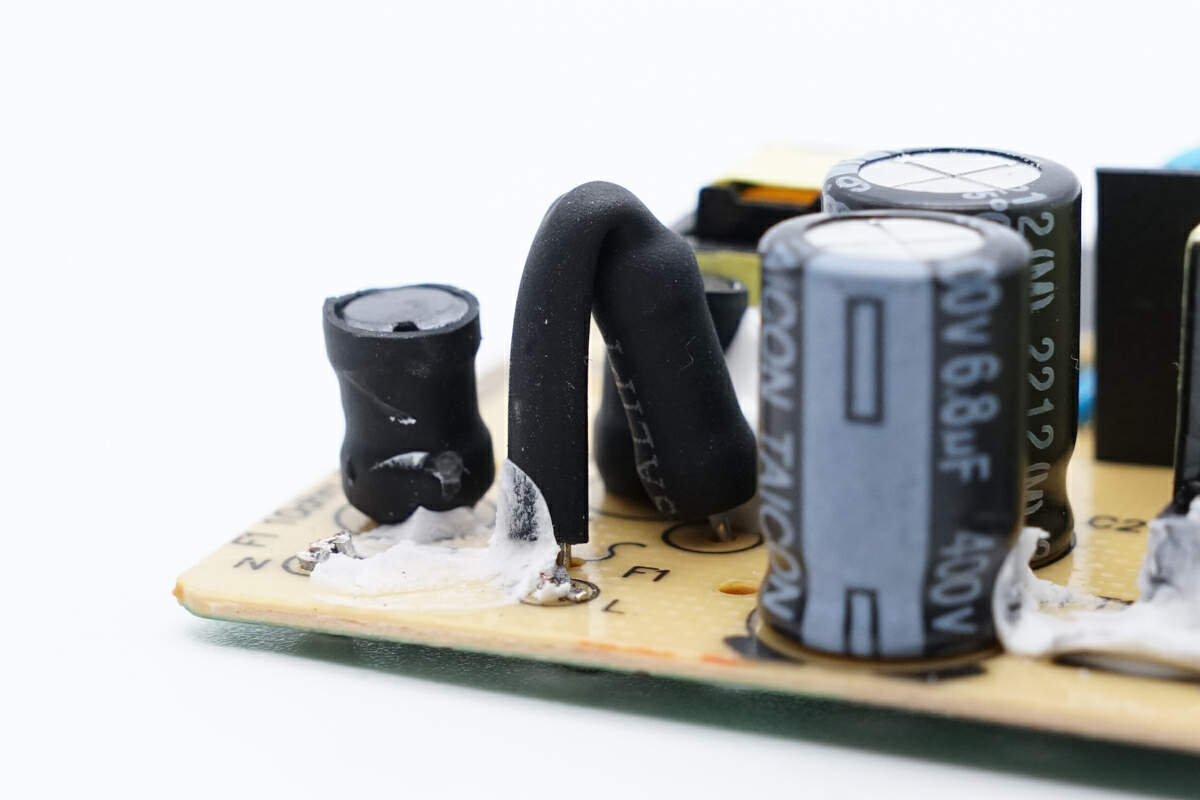

另一颗也外套绝缘管。

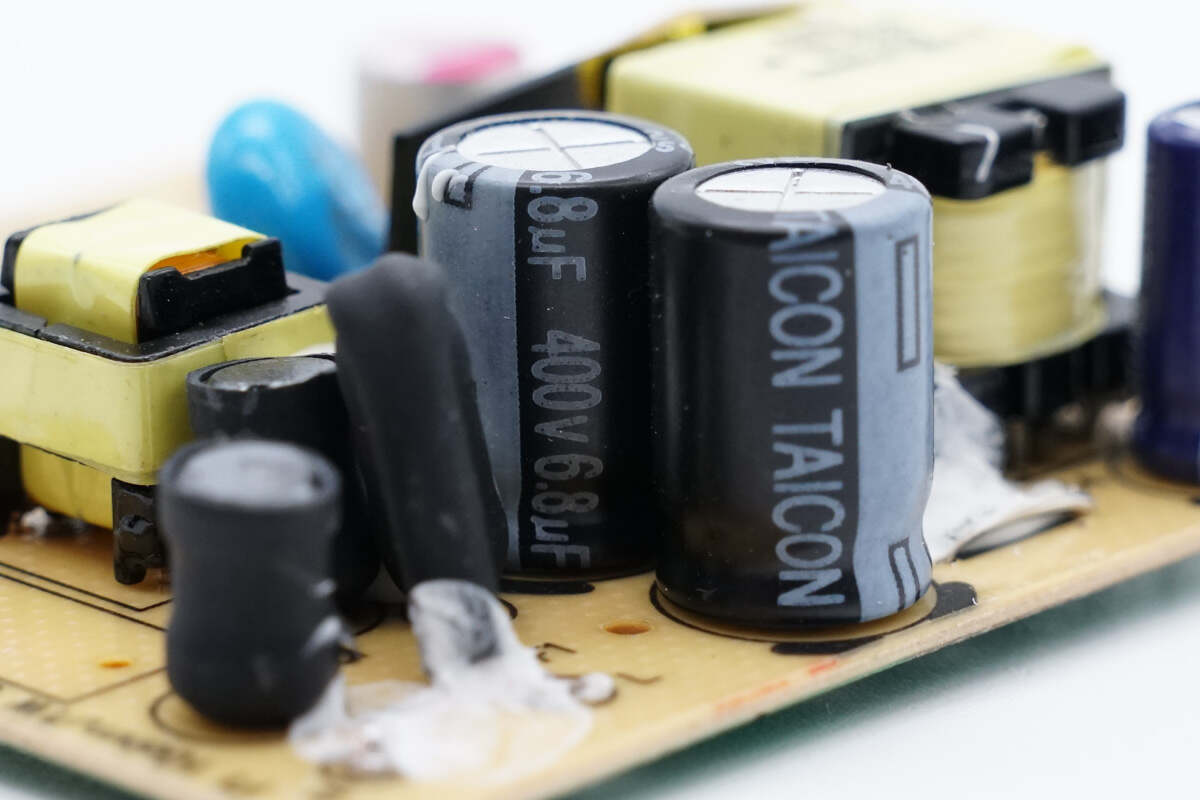

高压滤波电容来自TAICON台容科技。

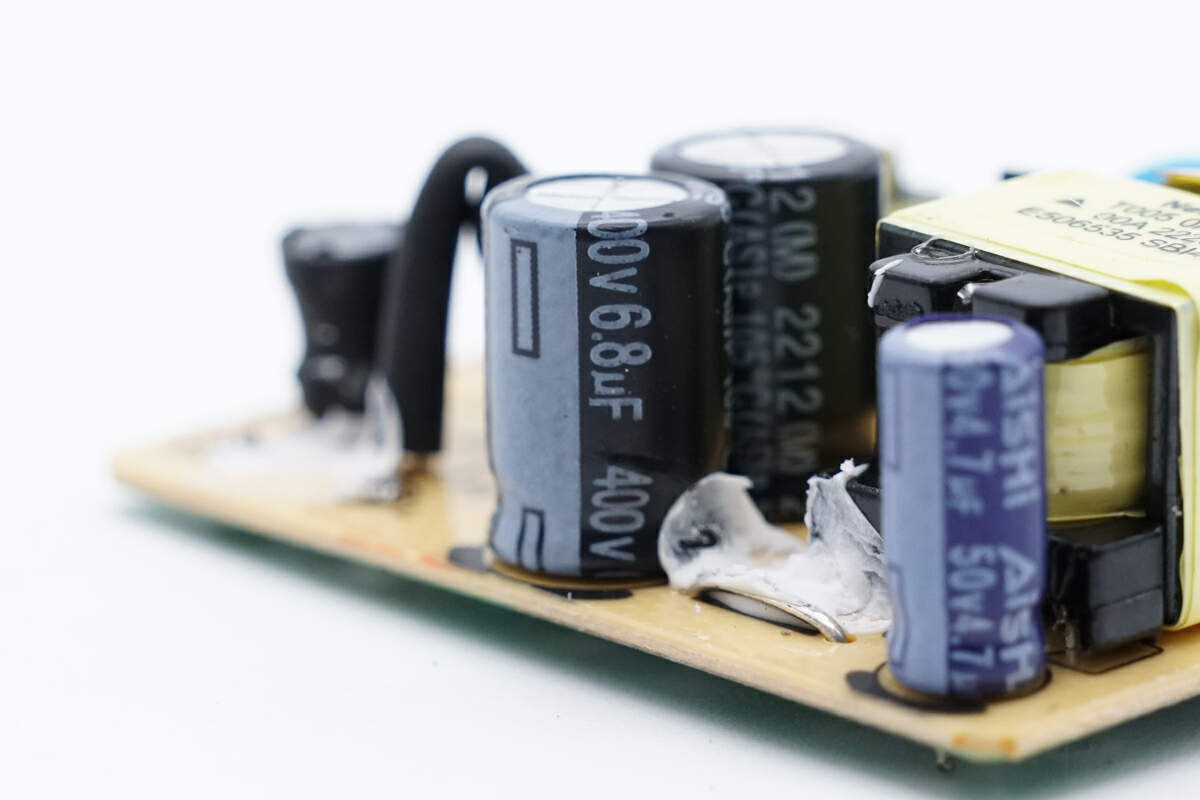

两颗电解电容规格均为400V6.8μF。

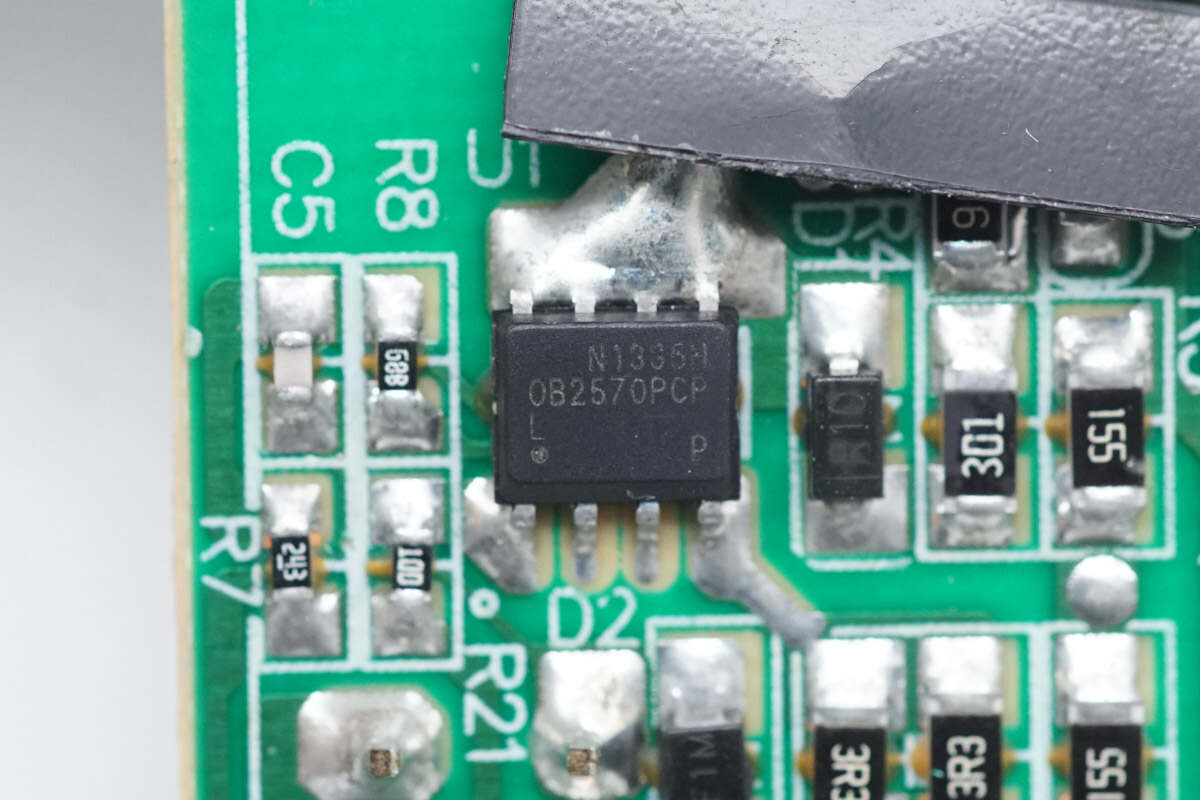

开关电源主控芯片来自昂宝，型号OB2570，这是一款出色的初级侧调节控制器，具有CC/CV操作，适用于中等功率AC/DC充电器和适配器应用。其内部集成初级开关MOSFET，并在QR模式下运行，以提供高效率和多种内置保护功能。OB2570采用SOP8封装。

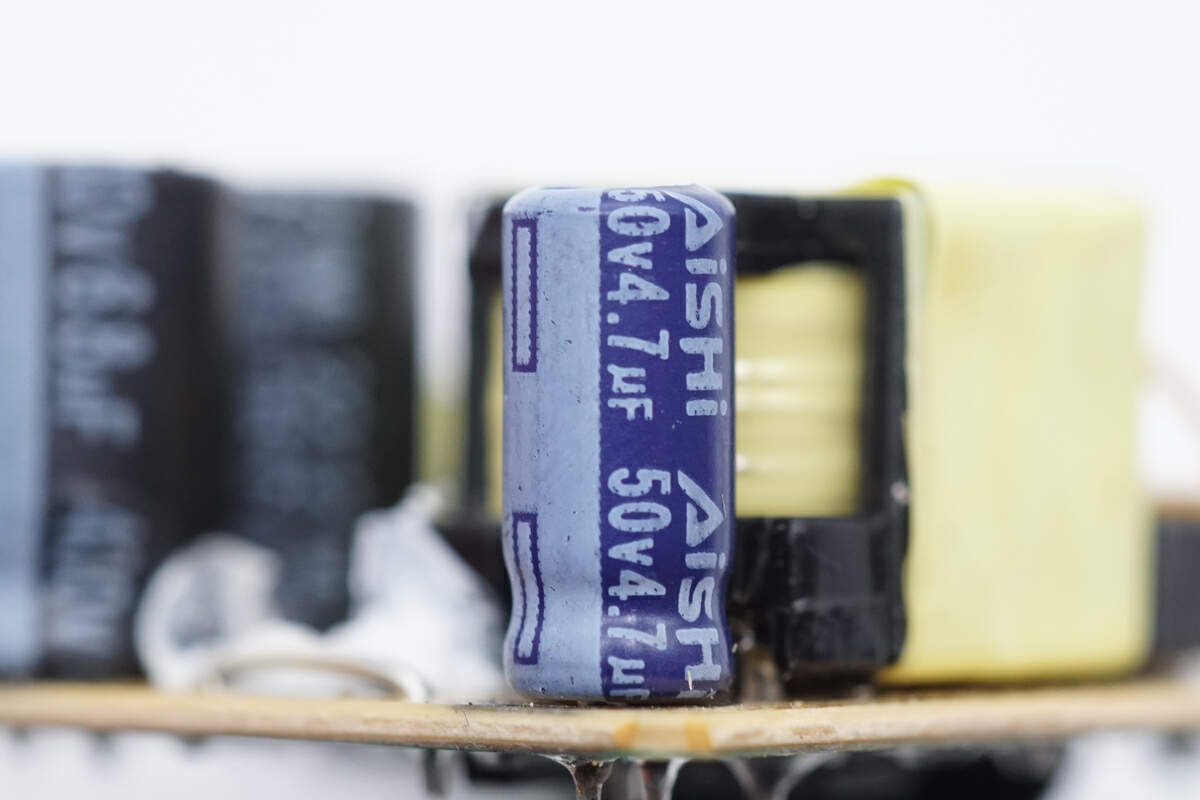

主控芯片供电电容来自艾华，规格为50V4.7μF。

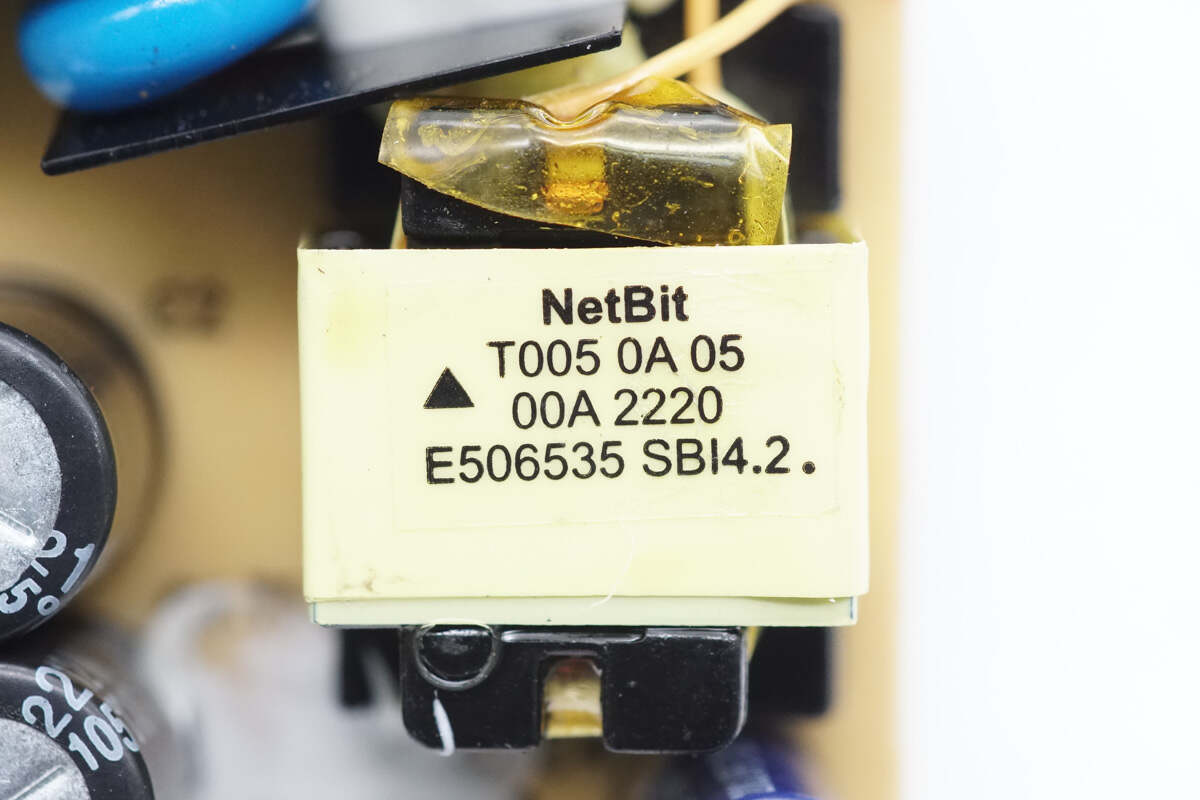

变压器特写。

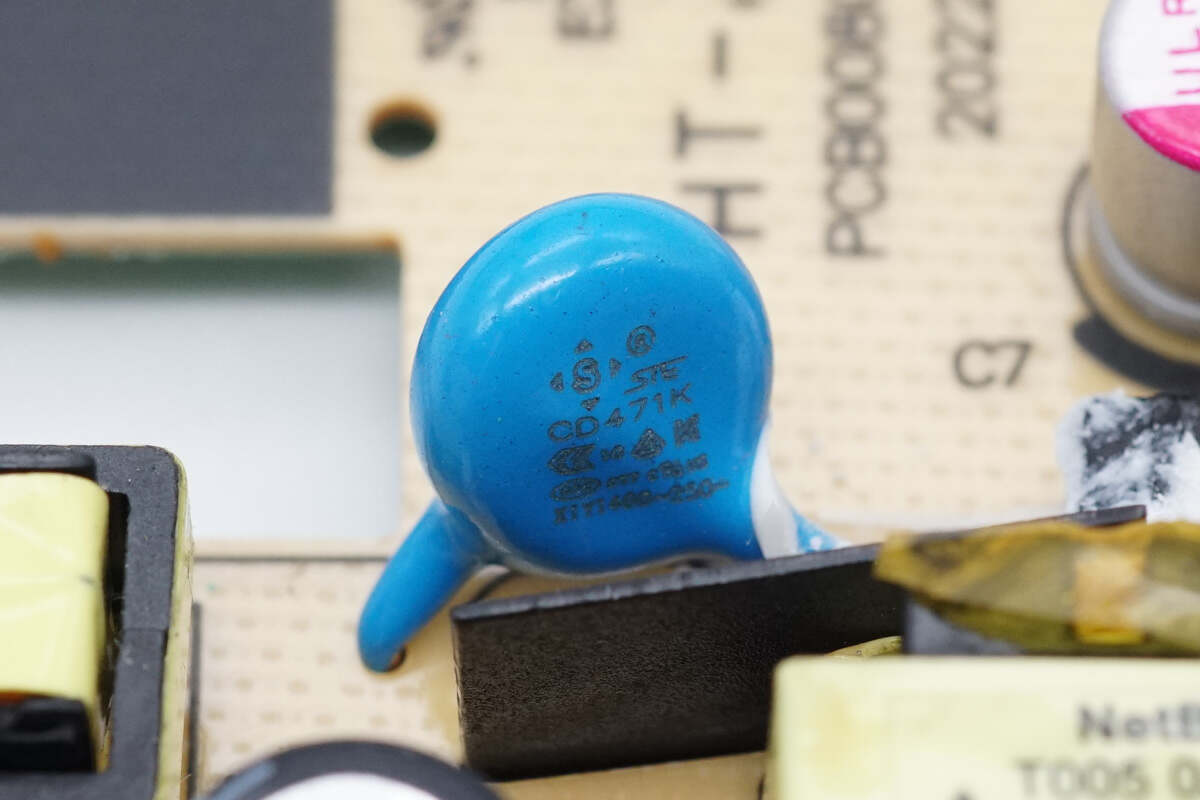

蓝色Y电容来自STE松田电子。

松田电子是专业研发制造陶瓷电容器、薄膜电容器、压敏电阻器和热敏电阻器等高品质安全电子元器件的国家高新技术企业，国家专精特新“小巨人”企业。厂房面积 75000 平方米，配套引进全自动化，数字化生产设备，为通讯、汽车电子、新能源、家电、电源、数字化工业、电力电网应用等领域提供"一站式"解决方案。

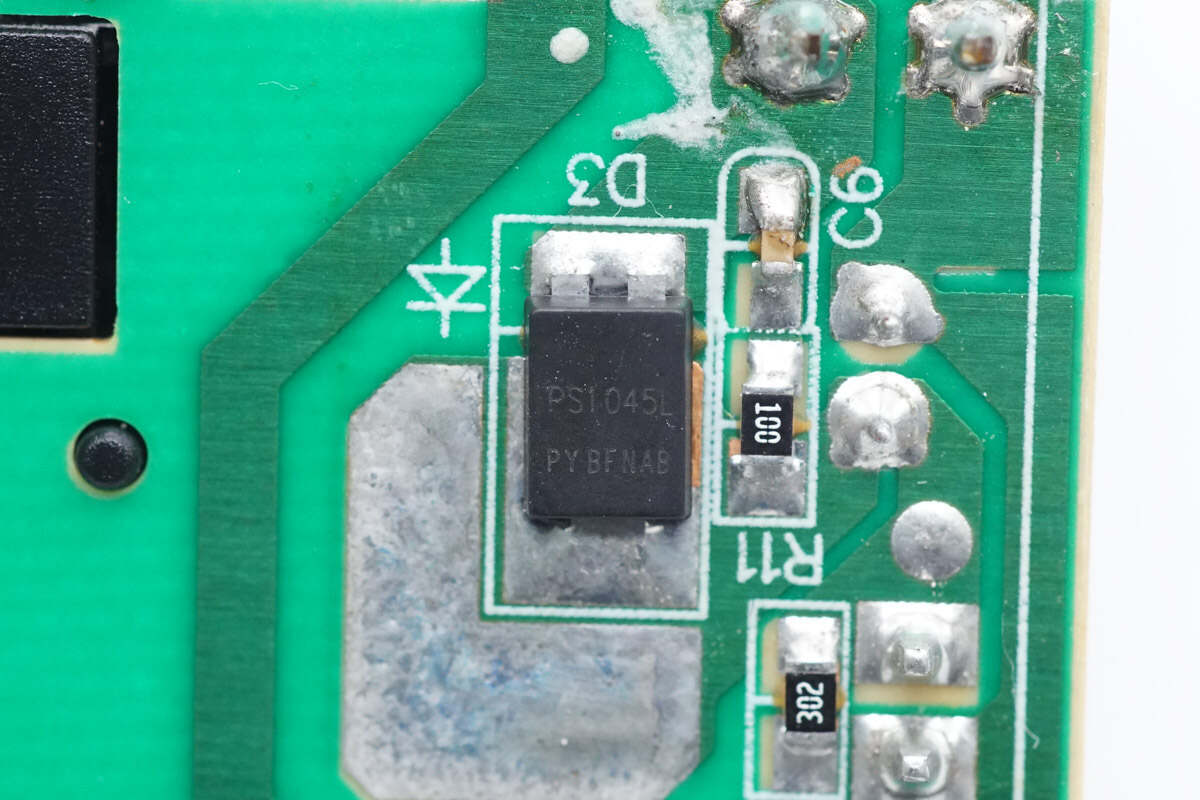

肖特基整流管特写，型号PS1045L。

同步整流输出滤波固态电容采用万裕ULR系列，规格为7.5V470μF。

输出端一览，上层小板焊接USB-A口母座。

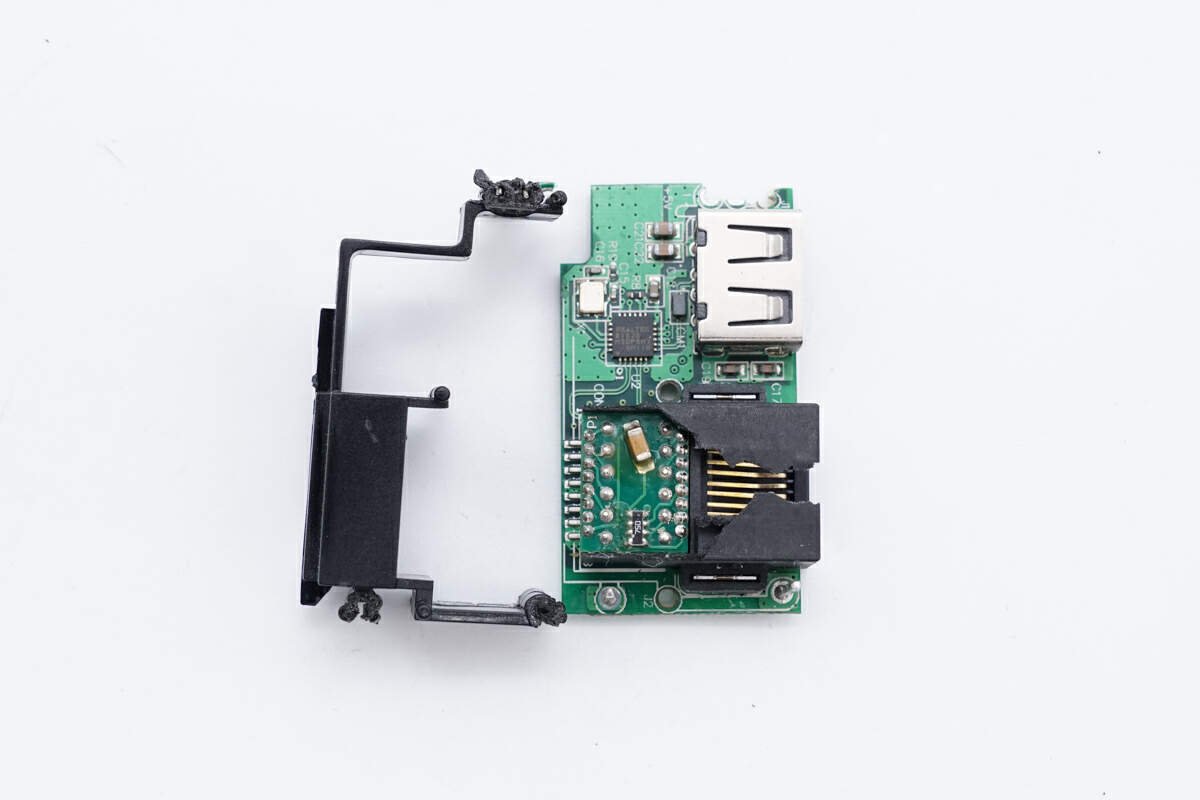

将小板拆下，边缘采用塑料框架进行支撑固定。

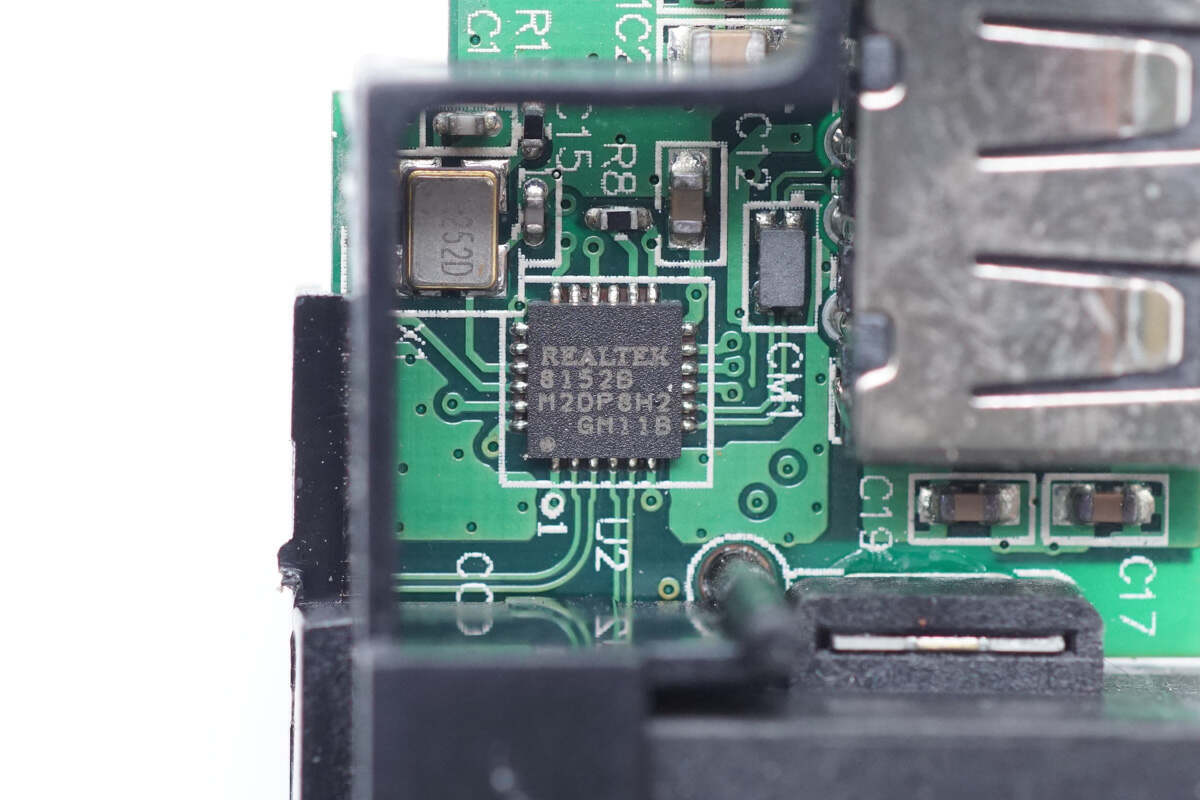

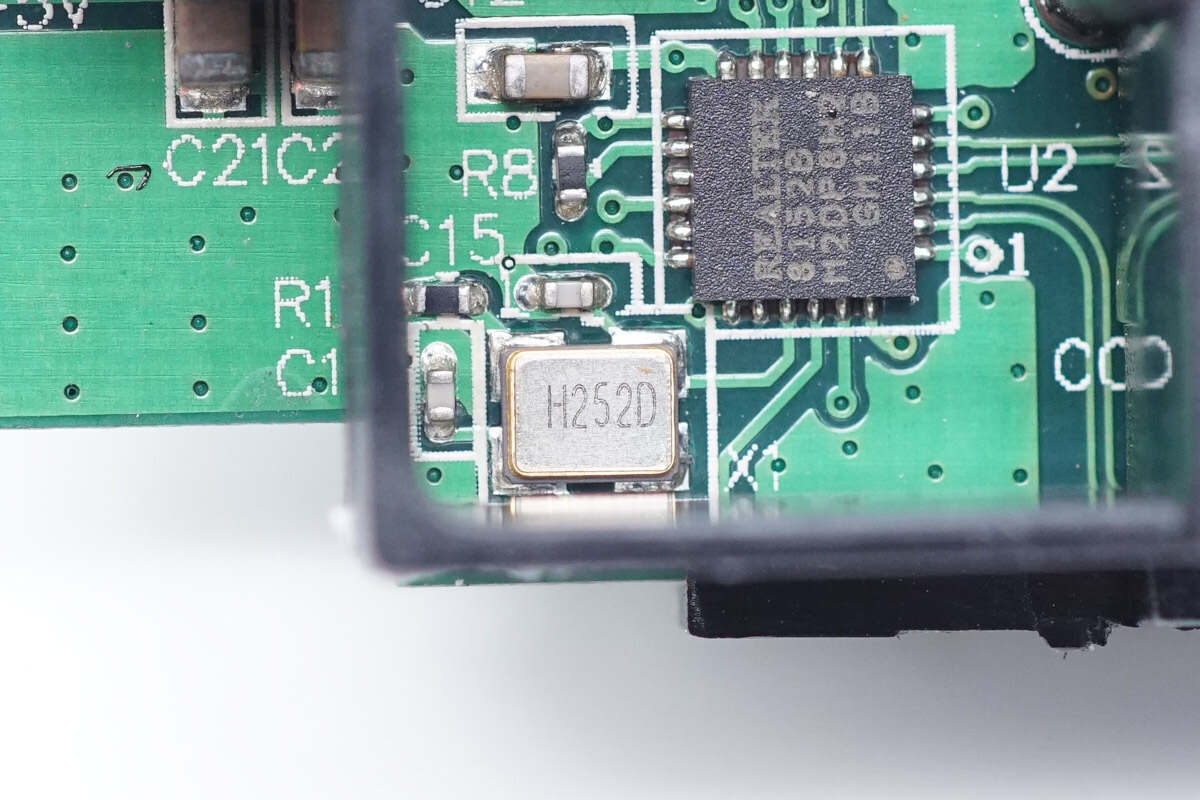

小板上的以太网转换器来自Realtek瑞昱半导体，型号RTL8152B，支持10/100M网络连接，支持USB2.0/1.1，支持网络唤醒，支持GPIO控制功能，采用QFN-24封装。

搭配的一颗晶振特写。

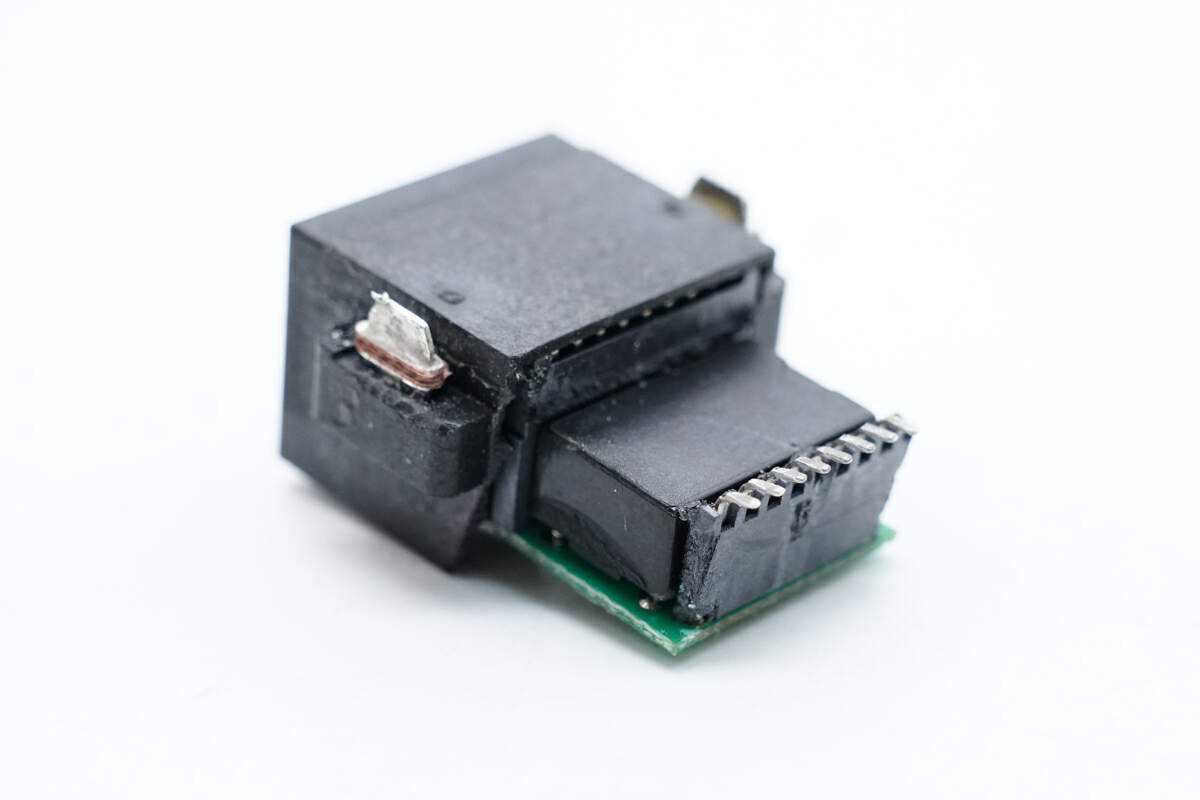

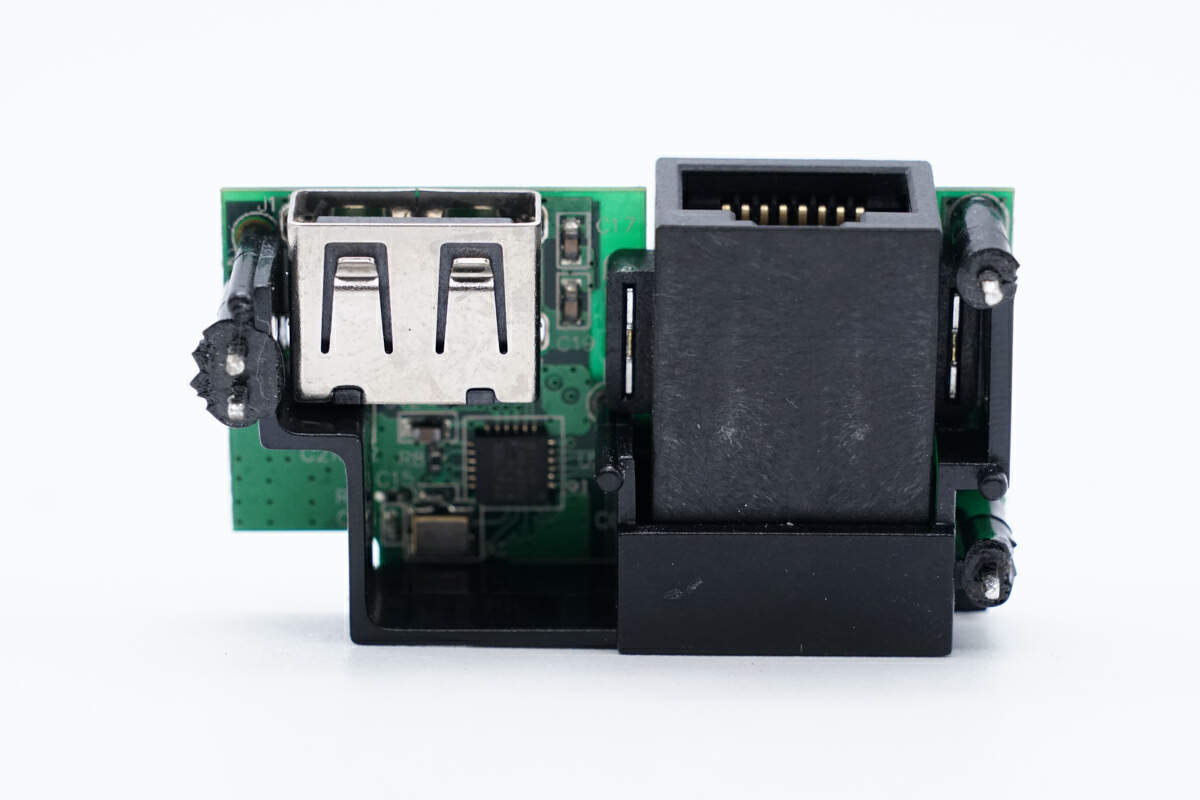

继续将边缘框架拆掉，网口内部采用一块小板焊接连接。

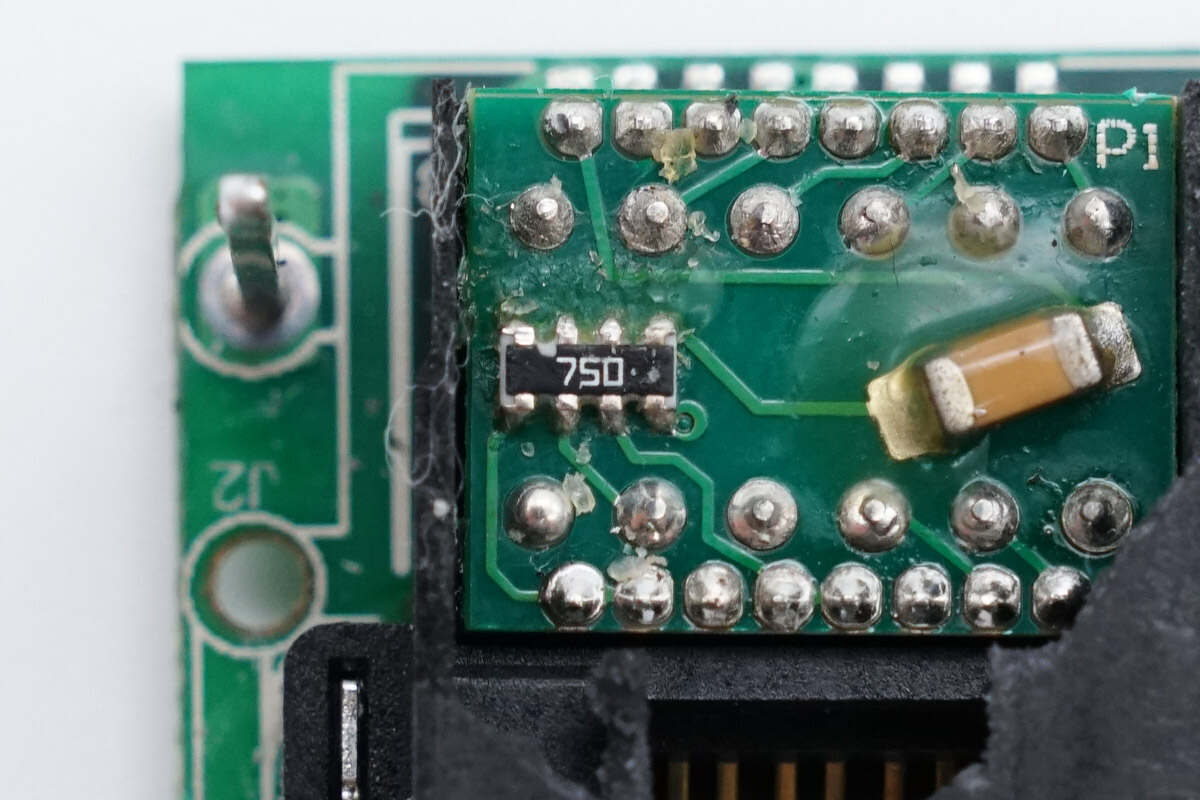

75Ω排阻特写。

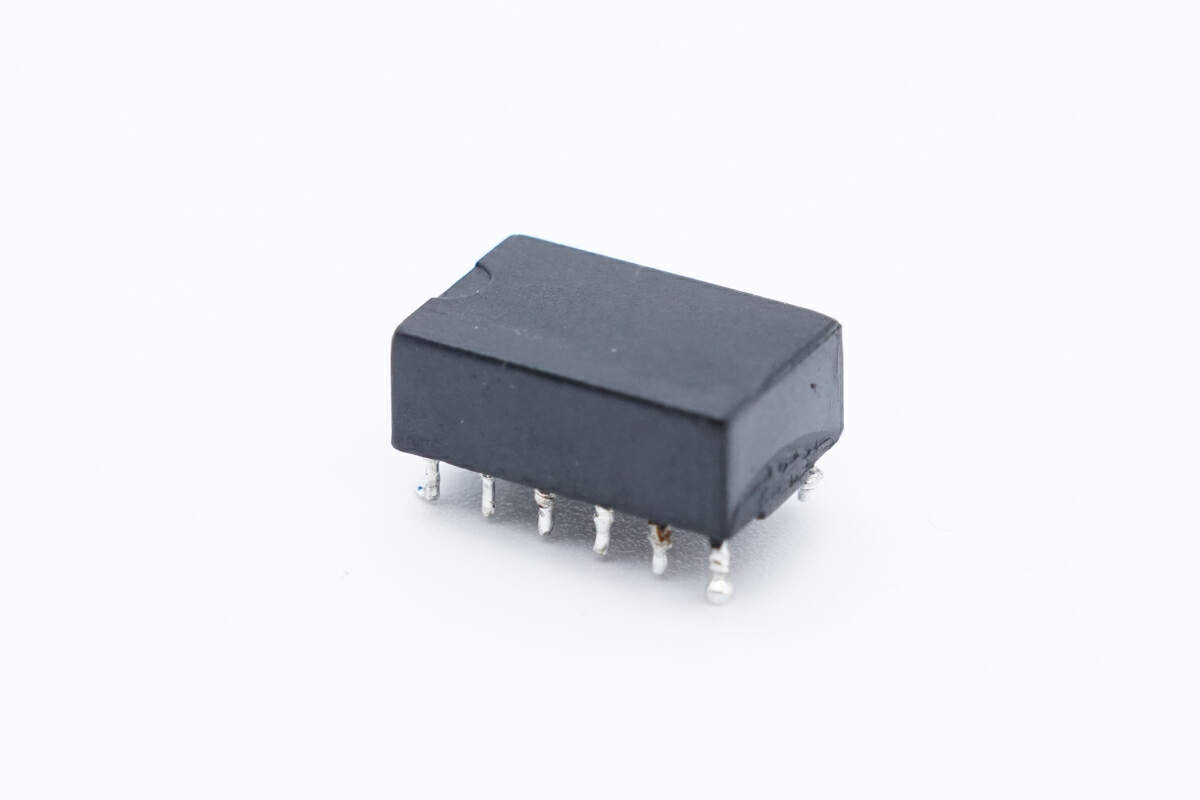

网口模块底部一览，小板背面焊接网络变压器。

网络变压器采用针脚焊接。

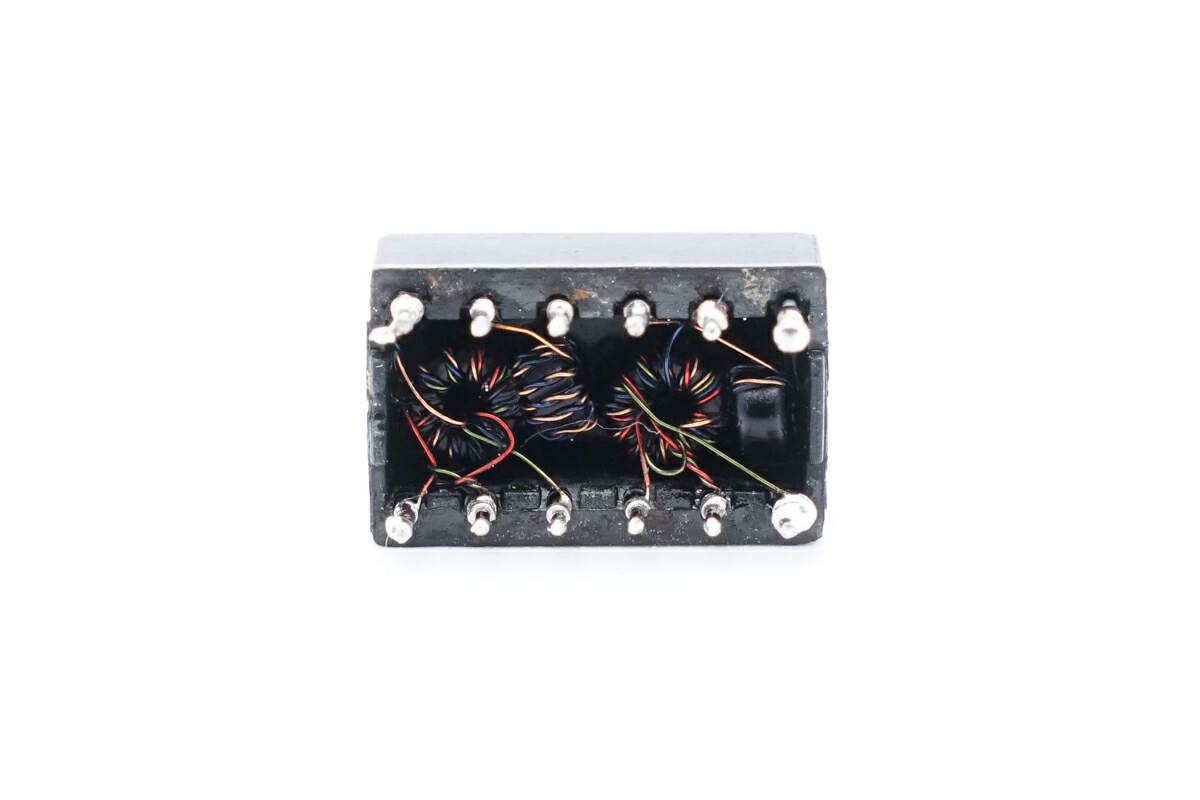

网络变压器内部一览，可以观察到内部的磁环。

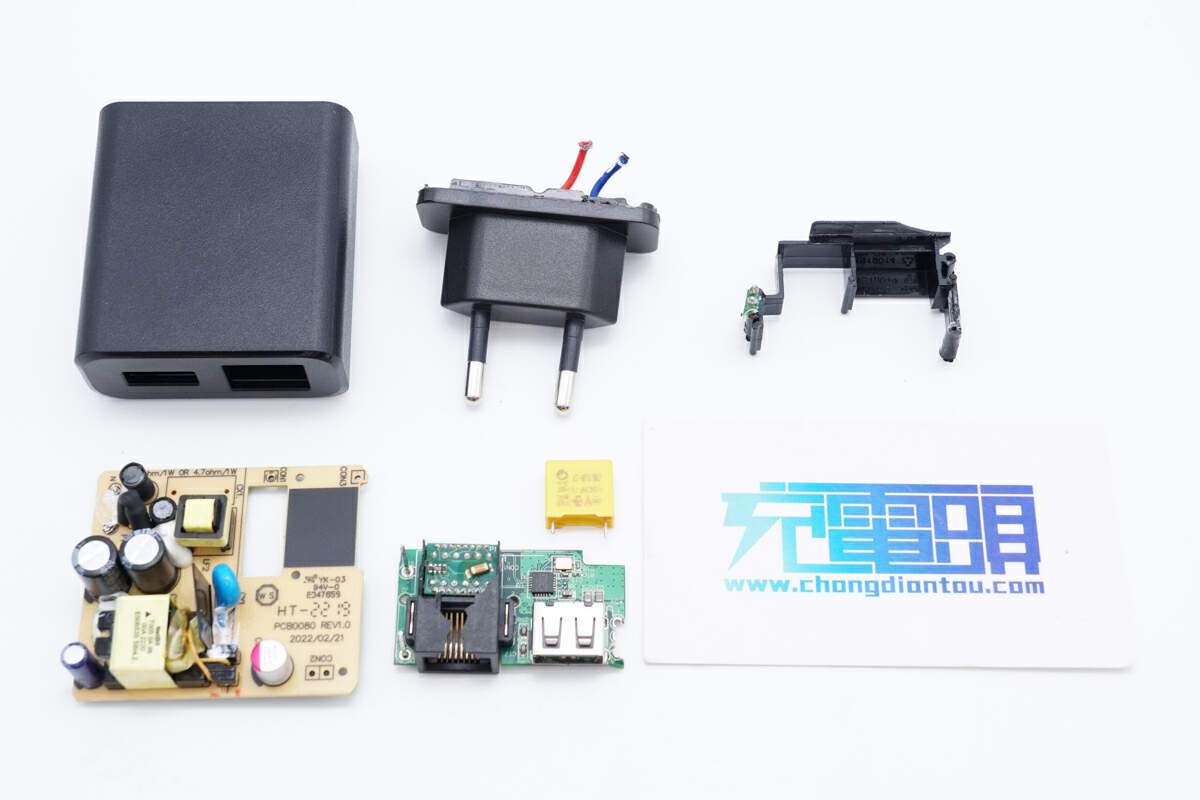

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上艾锐势5W以太网适配器的核心器件清单，方便大家查阅。

艾锐势5W以太网适配器在外观设计上与市面上大多数充电器并无区别，直板机身加上磨砂外壳。配备RJ45网口是这类功能充电器的一大特点，使得产品能够为设备连网以及提供5W充电，不过在如今电子设备更新换代非常快的情况下，这款产品推出已有一段时间，性能表现已趋于淘汰。

充电头网通过拆解了解到，艾锐势这款以太网适配器由于输出功率低，内部设计也相对比较简单，使用昂宝OB2570主控芯片搭配肖特基整流管进行降压同步整流5V输出，网口功能使用了瑞昱半导体RTL8152B以太网转换器实现。
