过去,传统的PCB生产工厂通常不接小单,尤其是像打样和小批量生产这样的订单,即便接单,也往往会被排在大批量订单之后,这使得工程师在硬件开发初期面临着诸多挑战。而拟上市企业嘉立创打破了这一行业常规,创新性地开创了PCB和PCBA打样及小批量生产的模式。

通过这一模式,嘉立创不仅能够接收极小批量的订单,还能在短时间内交付,提升电子工程师们的硬件创新效率。那么,面对海量的个性化订单,嘉立创是如何做到的?

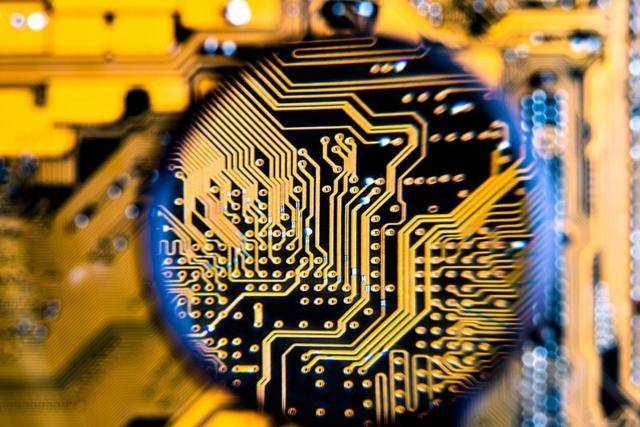

这不得不提到嘉立创的“拼单智造”。一般而言,PCB生产,有点类似制造放大版芯片的过程:把板子放大,可以看到其内部存在着密密麻麻的线路排布,就像密集交织的高速公路,仿佛在极小的尺寸上建造了一座井然有序的电路城市。整个生产其实是有非常高的门槛。

对于小批量/打样的订单需求,嘉立创的做法可以说是另辟蹊径。在接到客户订单后,嘉立创的工厂会通过自研的电路板智能拼版算法,自动根据订单交期、板材尺寸、类型、工艺、线路结构等要求,在一张板材上,组合数十个甚至数百个相似度较高的电路板订单,进行拼版生产。

“像这样的个性化订单,平均每天就有2万多份,生产效率上去了,单个订单的生产成本就降下来了。大家可以想象成一张报纸,上面有不同的板块内容。当生产要素被充分利用时,就大为降低成本。”

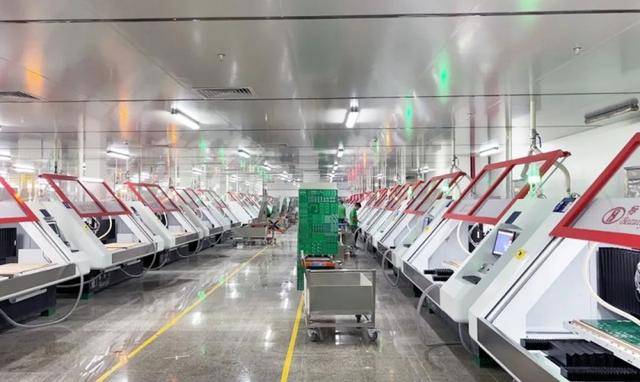

在嘉立创珠海数字化生产基地,这样的生产场景每天都在进行。高度智能化的柔性生产线飞速运转,钻孔、飞针测试等设备高效作业,AGV搬运机器人在各个工作站之间,不间断地穿梭,与高价值设备实现“无缝对接”。

“拼单智造”模式也极大考验着企业生产能力和资源计划能力。“如果只有一个客户,或者只做一个大订单,是容易把控的。但是当你面对1000个客户,传统的一对一沟通方式,几乎不可行。”嘉立创相关负责人表示。也因此,嘉立创开发了一套ERP系统,用线上下单改变了传统的接单模式。

经过十余年的沉淀与发展,嘉立创陆续建立了总占地面积近1800亩的五大现代化数字生产基地和超13万平方米的两大智能电子元器件仓储基地,实现产品自营制造,保证了交期和产品质量。通过极致“拼单智造”,嘉立创不仅提升了市场竞争力,也在逐步实现自身的高端化布局。
